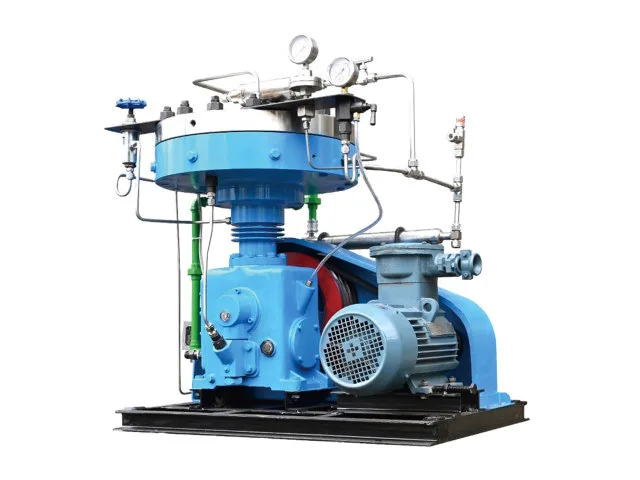

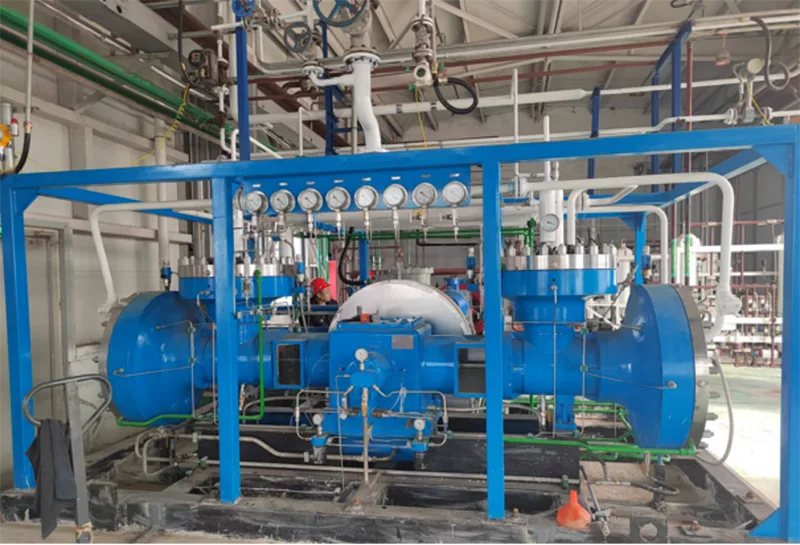

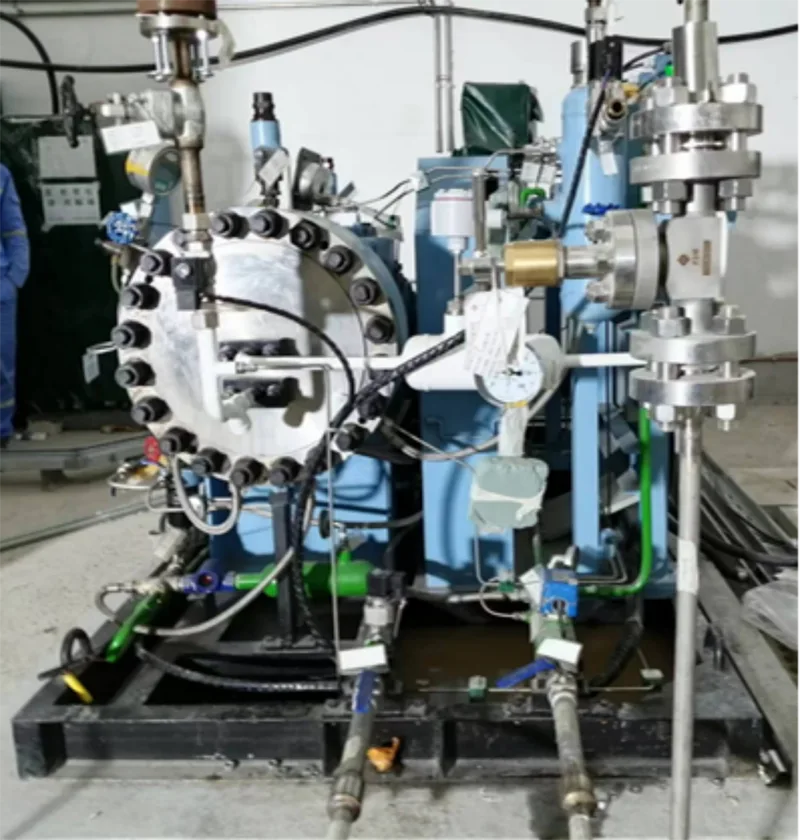

Compressor de diafragma Z

O Compressor de Diafragma Z utiliza um diafragma flexível para separar a câmara de gás das seções hidráulicas e mecânicas do compressor. Durante a operação, o diafragma se move com o óleo hidráulico para alterar o volume da câmara de gás e completar o ciclo de sucção e compressão. Como o gás comprimido permanece separado do óleo lubrificante, o caminho do gás é adequado para aplicações onde a pureza do gás, a vedação controlada ou a compatibilidade de gases especiais são importantes. O arranjo em forma de Z e a configuração de estágio único fornecem uma plataforma de equipamento prática para essas tarefas de compressão.

Caminho de gás livre de petróleo

Para a compressão do diafragma, a pureza do gás depende em grande parte de manter a câmara de gás separada do sistema de lubrificação. O diafragma forma a barreira de trabalho entre o gás comprimido e o óleo hidráulico, de forma que o óleo lubrificante não entre na câmara de gás durante a operação normal.

Este arranjo torna o compressor de diafragma Z adequado para gases onde o transporte de óleo ou o contato com meios lubrificantes podem afetar o equipamento a jusante, a qualidade do produto ou as condições do processo. É particularmente relevante para sistemas de gases especiais e de alta pureza.

Vedação para Serviço de Gás Especial

A câmara de gás fechada e a separação do diafragma fornecem um caminho de compressão controlado para gases que requerem manuseio cuidadoso. As configurações da série Z podem ser usadas para gases inertes, bem como para gases inflamáveis, explosivos, tóxicos e outros gases especiais selecionados, sujeitos à verificação necessária do material e das condições operacionais.

Resfriamento e operação contínua

O compressor de diafragma Z usa resfriamento de água circulante para controlar a temperatura operacional durante a compressão de gás. Os requisitos de resfriamento dependem do gás, da relação de pressão, da vazão e das condições de operação, portanto, a configuração de resfriamento final deve ser compatível com o modelo selecionado e a função do processo.

Os modelos disponíveis operam a aproximadamente 400–420 rpm, dependendo da configuração. As potências nominais variam de 3 kW para unidades compactas de baixo fluxo a 30 kW para modelos de maior fluxo na atual linha da série Z.

Parâmetros Técnicos

Aplicações Industriais Típicas

O Compressor de Diafragma Z pode ser configurado para diferentes tarefas de compressão de gás em:

· Sistemas de fornecimento de gás de alta pureza

· Manuseio de gases especiais e raros

· Processos químicos e petroquímicos

· Hidrogênio e outros sistemas de gás relacionados à energia

· Laboratório e testes de equipamentos de gás

· Sistemas de enchimento e recuperação de gás

· Compressão de gás inerte

· Aplicações selecionadas de gases inflamáveis ​​ou explosivos

· Manuseio de gases tóxicos ou perigosos

· Sistemas de processamento de gás de alta pressão

A configuração real do compressor depende das propriedades do gás, das condições de pressão, do fluxo necessário e dos requisitos operacionais do local.

Configuração Técnica

Perguntas frequentes

1. Quais gases um compressor de diafragma Z pode suportar?

A série Z pode ser configurada para gases de alta pureza, inertes, inflamáveis ​​e explosivos, tóxicos e outros gases especiais. A composição do gás e as condições operacionais devem ser revisadas antes de selecionar o compressor.

2. O gás comprimido entra em contato com óleo lubrificante?

Não. O diafragma separa a câmara de gás das seções hidráulica e de lubrificação, evitando o contato direto normal entre o gás comprimido e o óleo lubrificante.

3. Qual é a pressão máxima de saída disponível nos modelos da série Z listados?

Dentre os modelos fornecidos, o GZ-1.1/21-270 possui pressão de saída de 27 MPa(G). A pressão aplicável depende do modelo selecionado, da condição de entrada e da vazão necessária.

4. A série Z é adequada para gás de alta pureza?

Sim. A câmara de gás isolada por diafragma mantém o gás comprimido separado do sistema de lubrificação, tornando o compressor adequado para muitas aplicações de gás de alta pureza.

5. De quais informações Jinding precisa para uma cotação?

Jinding precisa da pressão e temperatura de entrada, pressão de saída, vazão necessária, composição do gás, requisitos operacionais e, para gases especiais, dados relevantes de propriedades físicas e químicas.

6. Como escolho entre os diferentes modelos da série Z?

O modelo deve ser selecionado de acordo com a combinação de tipo de gás, pressão de entrada, pressão de saída, vazão e condições de operação. Jinding pode recomendar a configuração apropriada após revisar os dados completos do processo.
