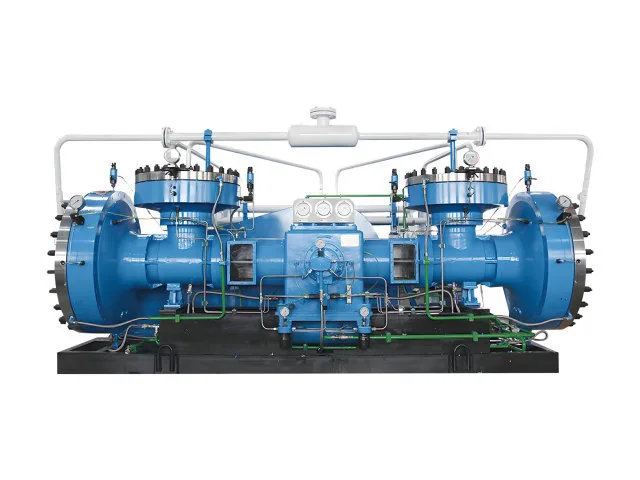

O Compressor de Diafragma D usa um diafragma para separar o gás comprimido do sistema de lubrificação e acionamento hidráulico. O gás do processo não entra em contato direto com o óleo lubrificante durante a compressão, ajudando a prevenir a contaminação e atendendo aos requisitos de pureza do gás de até 99,999% sob condições operacionais adequadas. Sua vedação confiável e alta capacidade de compressão tornam a Série D adequada para gases que são difíceis de manusear com compressores lubrificados convencionais.
Durante o curso de sucção, o diafragma se move para fora e aumenta o volume da câmara de gás, permitindo que o gás entre pela válvula de entrada. À medida que o diafragma se move para dentro, o volume da câmara diminui e o gás é comprimido. Quando o gás atinge a pressão de descarga necessária, a válvula de saída abre e o gás comprimido é descarregado.
Como o diafragma separa a câmara de gás da seção de acionamento hidráulico, o gás comprimido permanece isolado do óleo lubrificante durante todo o processo de compressão.
|
Modelo |
Pressão de entrada MPa(G) |
Tomada pressão MPa(G) |
Nominal volumétrico taxa de fluxo (Nm3/h) |
Poder (KW) |
Velocidade (r/min) |
Dimensão C*L*A(mm) |
|
GD-1000/15-220 |
1.5 |
22 |
1000 |
185 |
420 |
6800*3900*2300 |
|
GD-670/12-220 |
1.2 |
22 |
670 |
160 |
420 |
6800*3900*2300 |
|
GD-400/3-220 |
0.3 |
22 |
400 |
185 |
420 |
6500*4200*2500 |
|
GD-2710/9.6-16 |
0.4 |
13.5 |
2710 |
132 |
420 |
5000*3700*2500 |
|
GD-649/5.5-28 |
0.55 |
2.8 |
649 |
75 |
420 |
4500*3000*2000 |
|
GD-350/0,5-3 |
0.2 |
4.5 |
200 |
55 |
420 |
4500*3000*1800 |
|
GD-180/15 |
Atmosférico pressão |
1.5 |
180 |
45 |
420 |
5000*3450*2500 |
|
GD-667/1.25-6 |
0,125 |
0,6 |
667 |
75 |
420 |
4200*3400*2500 |
|
GD-120/0,35-10 |
0,035 |
1,0 |
120 |
37 |
420 |
5070*3210*2500 |
|
GD-313/1-20 |
0,1 |
2,0 |
313 |
75 |
423 |
6800*3200*3700 |
|
GD-150/1.5-19 |
0,15 |
1,9 |
150 |
37 |
420 |
3040*2700*1540 |
|
GD-43/0,5-18,5 |
0,05 |
1,85 |
43 |
18,5 |
420 |
3100*2500*2200 |
|
GD-75/4 |
Atmosférico pressão |
0,4 |
75 |
18,5 |
415 |
3040*2700*1470 |
|
GD-30/160 |
Atmosférico pressão |
16 |
30 |
22 |
410 |
2800*1400*1400 |
|
GD-50/9-150 |
0,9 |
15 |
50 |
15 |
400 |
2500*1300*1300 |
|
GD-10/20 |
Atmosférico pressão |
2,0 |
10 |
7,5 |
410 |
2800*1800*1600 |
|
GD-50/4-60 |
0,4 |
6,0 |
50 |
18,5 |
410 |
2900*1800*1600 |
|
GD-25/30-210 |
3,0 |
21 |
25 |
11 |
500 |
2000*1280*1500 |
|
GD-20/5-150 |
0,5 |
15 |
20 |
11 |
500 |
1600*900*1400 |

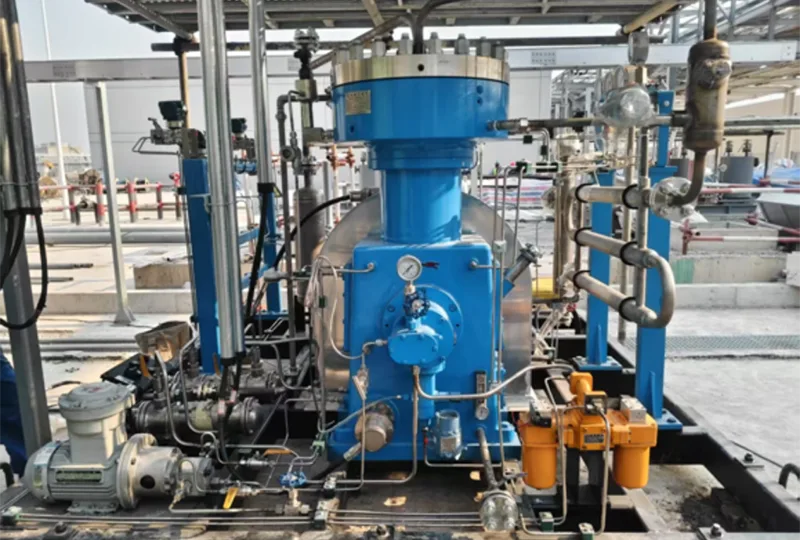

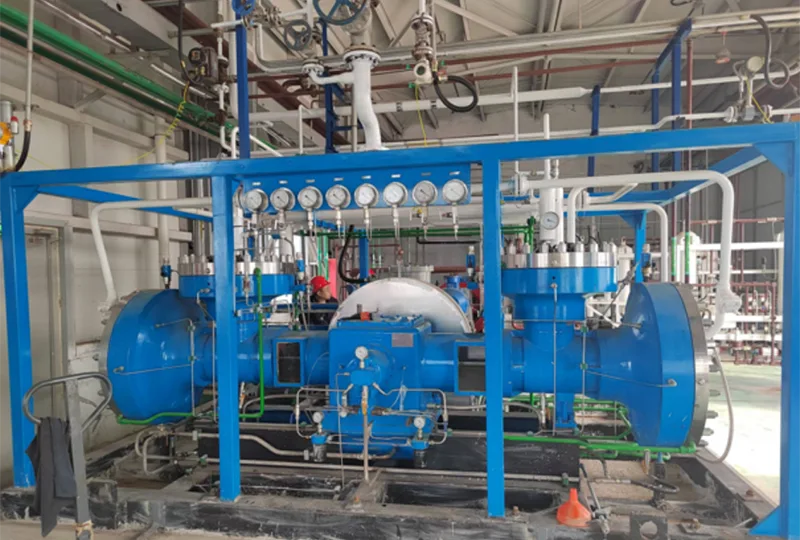

Os compressores de diafragma D são usados em gás industrial, energia de hidrogênio, petroquímica, química fina, eletrônica, produção de alimentos e farmacêutica, aeroespacial, aplicações relacionadas a energia nuclear e pesquisa científica.
Eles são comumente selecionados para tarefas de compressão de gás, transferência de gás e enchimento de gás, onde a compressão isenta de óleo, a pureza do gás e a vedação confiável são importantes.
Os requisitos de compressão de gases industriais variam significativamente de projeto para projeto. A mesma vazão pode exigir uma configuração de compressor diferente quando o meio gasoso, a relação de pressão ou os requisitos de pureza mudam.
Jinding pode selecionar e projetar um compressor de diafragma D adequado com base em sua aplicação. Ao enviar uma consulta, forneça o meio de gás, a pressão de entrada, a pressão de saída necessária e a vazão. Informações sobre a composição do gás, pureza, horas de operação, condições de resfriamento e requisitos elétricos também ajudarão nossos engenheiros a recomendar uma configuração adequada.
Desde 1995, a Jinding concentra-se na pesquisa, projeto e fabricação de compressores industriais e equipamentos de gás. Nossa base de produção em Dandong integra usinagem, montagem, soldagem, testes e serviços técnicos, apoiando a fabricação e fornecimento de compressores de diafragma para aplicações industriais.
A Jinding fornece suporte técnico durante todo o processo do projeto, desde a seleção do compressor e consultoria de engenharia até o fornecimento do equipamento, comissionamento, manutenção e suporte de peças de reposição.
Procurando um fornecedor de compressor de diafragma D para sua aplicação de gás especial ou de alta pureza?
Envie-nos seu meio de gás, pressão de entrada, pressão de saída e vazão necessária. A equipe técnica da Jinding pode avaliar suas condições de operação e recomendar uma configuração de compressor adequada para seu projeto.
