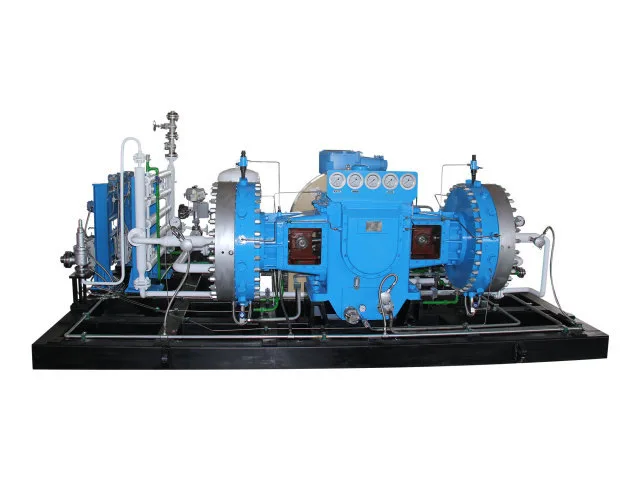

Compressor de diafragma GD4

Ao contrário dos sistemas de compressão convencionais onde o gás pode operar próximo a componentes mecânicos lubrificados, o Compressor de Diafragma GD4 utiliza pressão hidráulica para acionar o diafragma enquanto mantém o meio comprimido dentro de uma câmara de gás selada formada pelo diafragma e cabeçote do cilindro. Esta estrutura torna o GD4 adequado para aplicações onde a contaminação por gases, o controle de vazamentos e a compatibilidade do meio devem ser considerados durante a seleção do equipamento. A Jinding configura cada compressor com base na pressão e temperatura de admissão, pressão de exaustão necessária, vazão volumétrica, composição do gás e requisitos operacionais específicos, fornecendo uma solução mais orientada à aplicação para projetos industriais de compressão de gás.

Princípio de funcionamento

O Compressor de Diafragma GD4 utiliza um sistema mecânico e hidráulico acionado por motor para gerar o movimento necessário para a compressão do gás.

Durante a operação, o motor elétrico aciona o virabrequim através de um sistema de polias. O virabrequim transfere movimento através da biela, fazendo com que o pistão dentro do cilindro de óleo se mova em um movimento linear alternativo. À medida que o pistão se move, o óleo hidráulico é deslocado e transfere pressão para o diafragma.

O diafragma então se move para frente e para trás entre o lado do gás e o lado do óleo hidráulico. Sob a ação das válvulas de sucção e descarga, cada ciclo do diafragma completa o processo de admissão, compressão e descarga do gás.

Durante o curso de sucção, o movimento do diafragma aumenta o volume da câmara de gás, permitindo que o meio comprimido entre pela válvula de admissão. Quando o diafragma se move na direção oposta, o volume da câmara diminui e a pressão do gás aumenta. Assim que a pressão atinge a condição de descarga necessária, a válvula de escape abre e o gás comprimido é descarregado.

O sistema hidráulico também inclui uma função de compensação de óleo. Durante a operação normal, uma pequena quantidade de óleo pode retornar do cilindro de óleo para o tanque de óleo através da folga interna entre os componentes móveis. A bomba de óleo de compensação reabastece o óleo hidráulico necessário para o movimento do diafragma durante o processo de sucção.

O volume de óleo fornecido é ligeiramente maior que a quantidade perdida através de vazamento interno normal. O excesso de óleo é então retornado através do sistema regulador de pressão, ajudando a manter as condições hidráulicas necessárias durante a operação do compressor.

Indústrias e clientes adequados

Certificações e Garantia de Qualidade

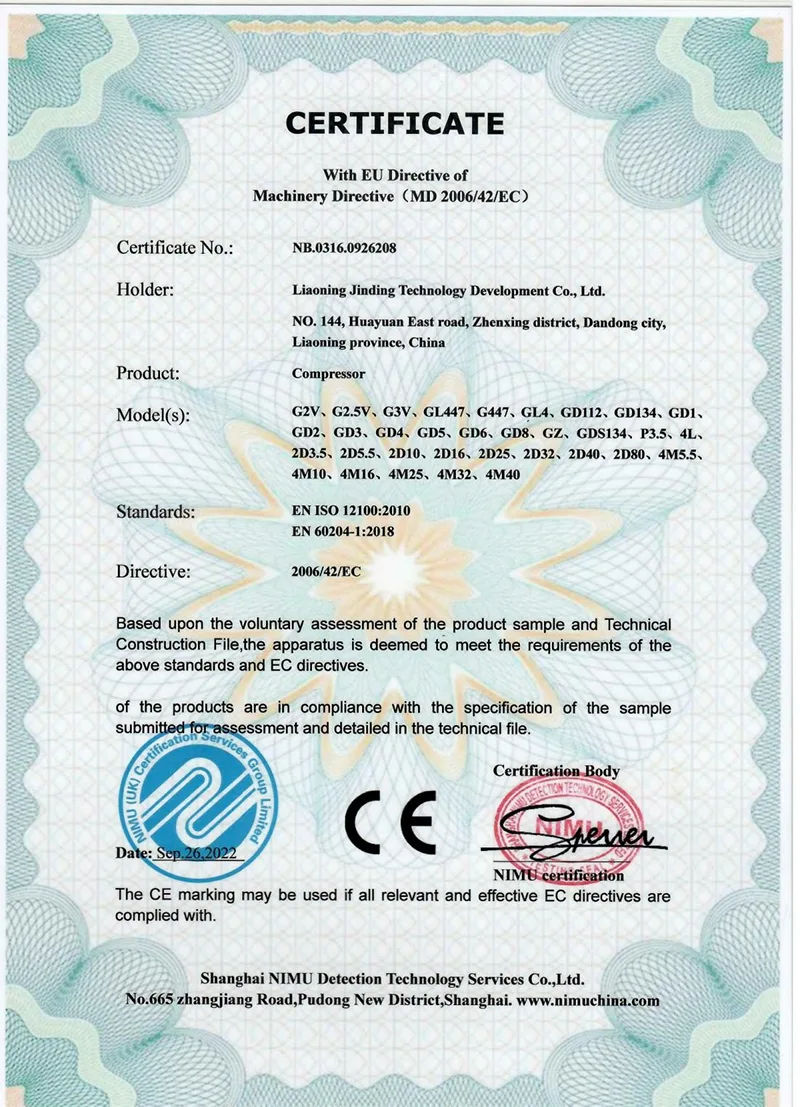

Certificação CE

O Compressor de Diafragma GD4 é fornecido com considerações de conformidade de produto aplicáveis ​​para mercados internacionais. A certificação CE faz parte do sistema de qualificação e certificação da Jinding para produtos e projetos que exigem documentação relevante de acesso ao mercado.

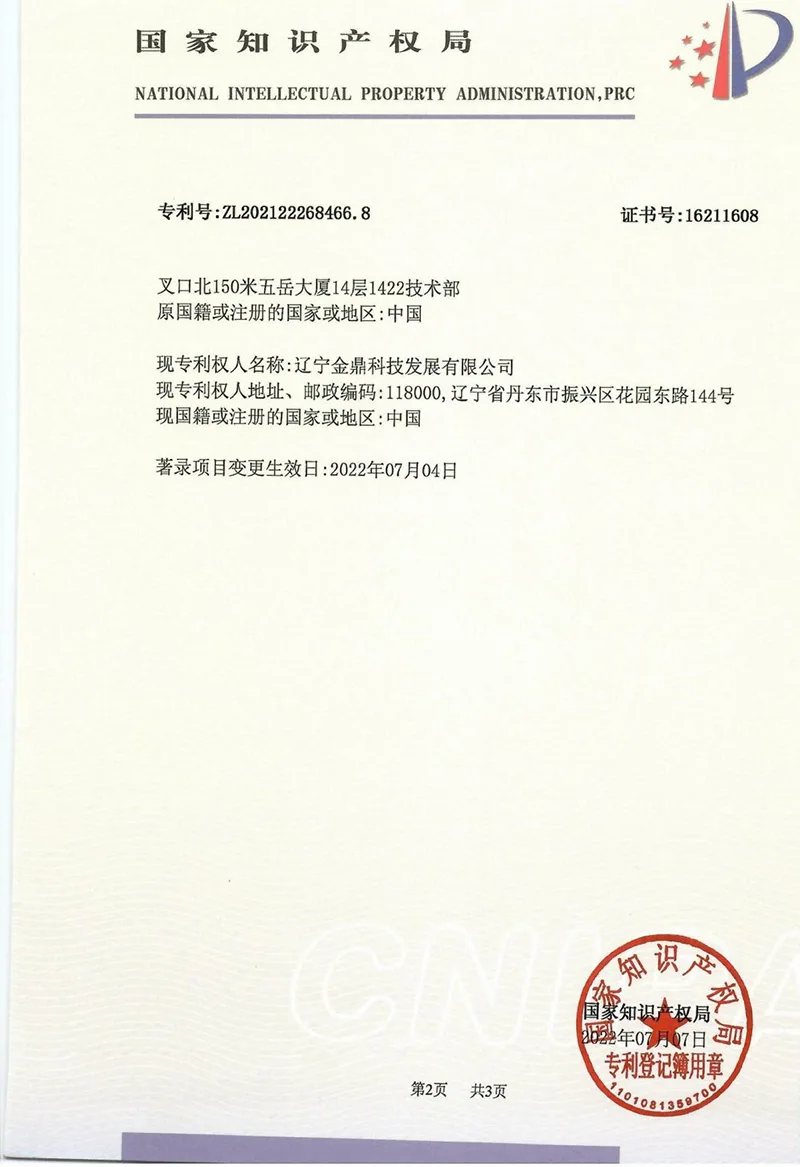

Tecnologia Patenteada

Jinding desenvolveu tecnologias de compressores e equipamentos apoiadas por realizações técnicas patenteadas. O desenvolvimento contínuo de produtos e a experiência em engenharia contribuem para o projeto e fabricação de equipamentos de compressão de diafragma para diferentes aplicações de gases industriais.

O desenvolvimento técnico é integrado à fabricação de equipamentos e aos requisitos do projeto, permitindo que as configurações do compressor sejam desenvolvidas em torno das condições operacionais reais, em vez de depender apenas de especificações padronizadas.

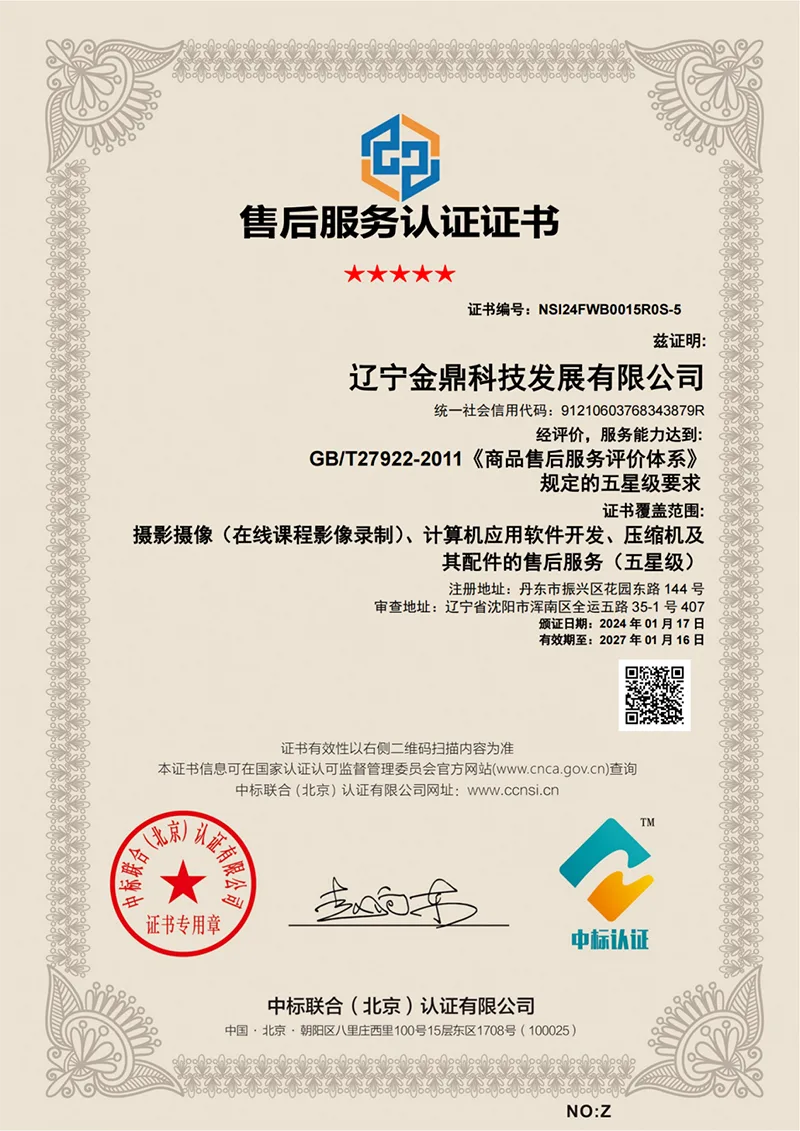

Certificação de serviço pós-venda cinco estrelas

Jinding possui uma certificação de serviço pós-venda cinco estrelas, refletindo seu sistema de serviço estabelecido para clientes de equipamentos industriais.

O suporte técnico pode incluir seleção de equipamentos, consultoria de engenharia, orientação de instalação e comissionamento, treinamento em operação e manutenção, suporte remoto, serviço técnico no local, inspeção, manutenção, reparo e suporte de peças de reposição de acordo com os requisitos do projeto e serviço.

Para compradores industriais, a aquisição de compressores não envolve apenas o equipamento em si. O suporte técnico durante a instalação e operação também pode afetar o desempenho do projeto a longo prazo. A Jinding fornece suporte de serviço durante todo o ciclo de vida do equipamento de acordo com os termos aplicáveis ​​do produto e do contrato.

Perguntas frequentes

Quais gases o Compressor de Diafragma GD4 pode comprimir?

A Série GD4 pode ser configurada para gases de alta pureza, gases inertes, gases inflamáveis ​​e explosivos, gases tóxicos e outros gases especiais. A adequação de uma configuração específica de compressor depende das propriedades do meio comprimido e das condições operacionais.

O gás comprimido entra em contato com óleo lubrificante?

Não ocorre contato direto entre o gás do processo e o sistema de óleo hidráulico dentro da câmara de compressão. O diafragma separa o meio comprimido do lado do óleo do compressor.

Que informações são necessárias antes de selecionar um compressor de diafragma?

Os clientes devem fornecer o meio comprimido, a pressão de entrada, a temperatura de entrada, a pressão de descarga necessária e a vazão volumétrica necessária. No caso dos gases especiais, deverão também ser fornecidas informações sobre a composição do gás e as propriedades físicas e químicas relevantes.

Como funciona o GD4?

O motor aciona o virabrequim e o sistema de pistão, que gera pressão hidráulica dentro do cilindro de óleo. A pressão hidráulica move o diafragma para frente e para trás, completando ciclos repetidos de admissão, compressão e descarga de gás através das válvulas de sucção e exaustão.

Qual método de resfriamento a Série GD4 usa?

O método de resfriamento padrão especificado para esta configuração é o resfriamento com água circulante. O arranjo de resfriamento final deve ser confirmado de acordo com o compressor selecionado e os requisitos do projeto.

Qual é a tensão de trabalho padrão?

A tensão de trabalho especificada é 380V. Os requisitos elétricos podem ser confirmados durante a seleção técnica para projetos com diferentes condições de instalação.

O Compressor de Diafragma GD4 é adequado para gases tóxicos ou inflamáveis?

A Série GD4 pode ser configurada para gases inflamáveis, explosivos, tóxicos e outros gases especiais. Entretanto, o meio comprimido e suas propriedades devem ser fornecidos antes da seleção do equipamento, para que a configuração do compressor possa ser avaliada para a aplicação pretendida.
