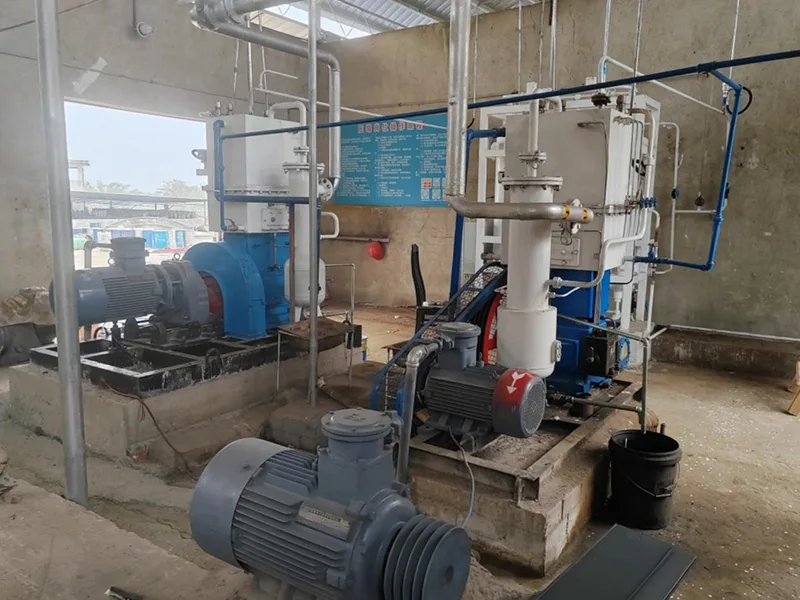

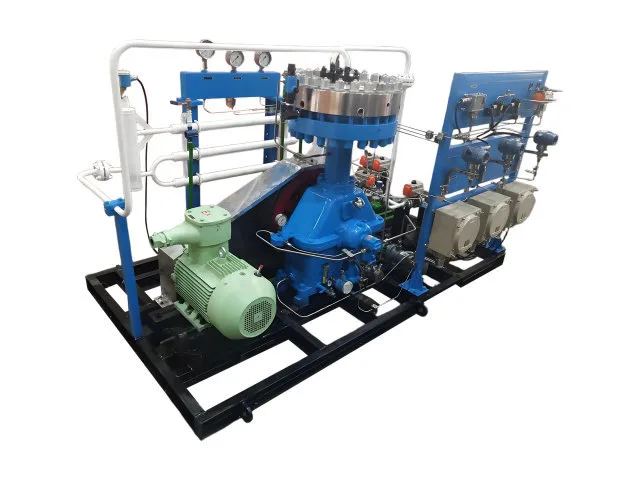

Compressor de diafragma GZ2

A compressão de gás em aplicações de gases especiais requer mais do que uma relação de pressão adequada. A câmara de compressão deve permanecer limpa, o caminho do gás deve estar devidamente vedado e o sistema hidráulico deve manter as condições necessárias para o movimento do diafragma. O Compressor de Diafragma GZ2 usa uma configuração de Nível 1 em forma de Z, na qual o motor aciona o virabrequim e a biela, o pistão atua sobre o óleo hidráulico e o óleo hidráulico aciona o diafragma através de seu movimento alternativo. As válvulas de admissão e escape controlam o fluxo de gás através de cada ciclo de compressão, enquanto o sistema de compensação de óleo mantém o volume de óleo necessário no cilindro.

Como o GZ2 mantém a compressão estável do diafragma

O motor transfere potência para o virabrequim por meio de uma polia. O virabrequim e a biela convertem o movimento rotativo em movimento alternativo do pistão no cilindro de óleo.

O movimento do pistão altera a pressão do óleo hidráulico atrás do diafragma. O diafragma segue essa mudança de pressão e se move para frente e para trás dentro do cabeçote. Durante o curso de sucção, a câmara de gás se expande e aspira o meio através da válvula de admissão. Durante o curso de compressão, o volume da câmara diminui e o gás é comprimido antes de sair pela válvula de escape.

O próprio gás permanece no lado oposto do diafragma ao óleo hidráulico. Este arranjo permite que o acionamento mecânico e o sistema de lubrificação operem sem colocar óleo lubrificante diretamente no caminho do gás comprimido.

Compensação de óleo durante operação contínua

Uma pequena quantidade de óleo hidráulico pode ser perdida durante o movimento normal do pistão através da folga ao redor do anel do pistão, parede do cilindro e ranhura do anel. Se esta perda não for compensada, as condições hidráulicas necessárias para o movimento adequado do diafragma podem mudar gradualmente.

O Compressor de Diafragma GZ2 usa uma bomba de óleo de compensação para reabastecer o óleo durante o processo de sucção do diafragma. A bomba fornece um pouco mais de óleo do que a quantidade de vazamento esperada. O excesso de óleo retorna ao cárter através de uma válvula reguladora de pressão, que controla a pressão do óleo no final do curso de compressão.

Este arranjo de compensação de óleo ajuda a manter o volume e a pressão do óleo hidráulico necessários para a operação estável do diafragma durante o serviço contínuo do compressor.

Pureza e vedação de gases

O diafragma separa completamente o cilindro do cilindro de óleo. O meio comprimido, portanto, não entra em contato direto com o óleo lubrificante, reduzindo o risco de contaminação por óleo no fluxo de gás.

A câmara de compressão é formada pela superfície do cabeçote e pelo diafragma como uma cavidade fechada. Juntamente com o arranjo das válvulas de admissão e escape, isso proporciona um caminho de gás controlado e um bom desempenho de vedação.

Estas características são particularmente úteis para gases cuja pureza, contenção ou compatibilidade devem ser cuidadosamente controladas, incluindo gases de alta pureza, raros e valiosos, corrosivos, tóxicos, inflamáveis ​​e explosivos.

Configuração Técnica

Serviços de gás e adequação à indústria

O Compressor de Diafragma GZ2 se adapta a sistemas de gás onde o processo de compressão deve manter um caminho de gás limpo e contenção controlada. O diafragma separa o meio comprimido do óleo hidráulico, tornando o compressor adequado para aplicações que envolvem gases especiais e de alta pureza, bem como meios perigosos ou corrosivos selecionados.

As áreas de serviço comuns incluem fornecimento de gás de alta pureza, processamento de gases especiais, manuseio de gases raros e valiosos, produção química e petroquímica, sistemas de gases de laboratório, equipamentos de teste de gases e processos de gás de alta pressão. Para gases inflamáveis, explosivos, tóxicos ou corrosivos, a configuração final deve ser confirmada em relação à composição real do gás e às condições operacionais.

Informações necessárias para seleção de GZ2

Ao solicitar um compressor de diafragma GZ2 da Jinding, forneça as seguintes informações operacionais:

Pressão de admissão e temperatura de admissão

Pressão de exaustão necessária

Taxa de fluxo volumétrico necessária

Meio comprimido

Requisitos de operação e instalação

Composição do gás e propriedades físicas/químicas para meios especiais

Para gases com características corrosivas, tóxicas, inflamáveis, explosivas ou de outra forma incomuns, informações completas sobre o meio são importantes para avaliar a compatibilidade do material e a configuração apropriada do compressor.

Perguntas frequentes

1. Como o GZ2 mantém o óleo lubrificante longe do gás comprimido?

O diafragma forma uma barreira completa entre a câmara de gás e o cilindro de óleo. O gás permanece na câmara de compressão e não entra em contato direto com o óleo hidráulico e lubrificante.

2. Por que o GZ2 usa uma bomba de óleo de compensação?

Uma pequena quantidade de óleo pode ser perdida do cilindro de óleo durante a operação normal do pistão. A bomba de óleo de compensação repõe esta perda e fornece um pouco mais de óleo do que o vazamento esperado. O excesso de óleo é retornado através da válvula reguladora de pressão.

3. O GZ2 é adequado para gases de alta pureza?

Sim. O diafragma separa o gás comprimido do sistema de lubrificação, ajudando a evitar que o óleo lubrificante entre no caminho do gás. Isso torna o GZ2 adequado para muitas aplicações de gases especiais e de alta pureza.

4. Quais gases podem ser comprimidos pelo GZ2?

Os meios especificados incluem gases de alta pureza, gases inertes, gases inflamáveis ​​e explosivos, gases tóxicos e outros gases especiais. Gases raros, valiosos, corrosivos e de alta pressão também podem ser considerados após verificação de suas propriedades específicas.

5. O GZ2 usa compactação de estágio único?

Sim. GZ2 usa uma configuração de estágio único de Nível 1 com um arranjo estrutural em forma de Z.

6. Que informações são necessárias antes de encomendar um Compressor de Diafragma GZ2?

Jinding precisa da pressão e temperatura de entrada, pressão de exaustão, vazão necessária, composição do gás e requisitos operacionais. Para gases especiais, também devem ser fornecidos dados de propriedades físicas e químicas para que a configuração do compressor possa ser adequadamente avaliada.
