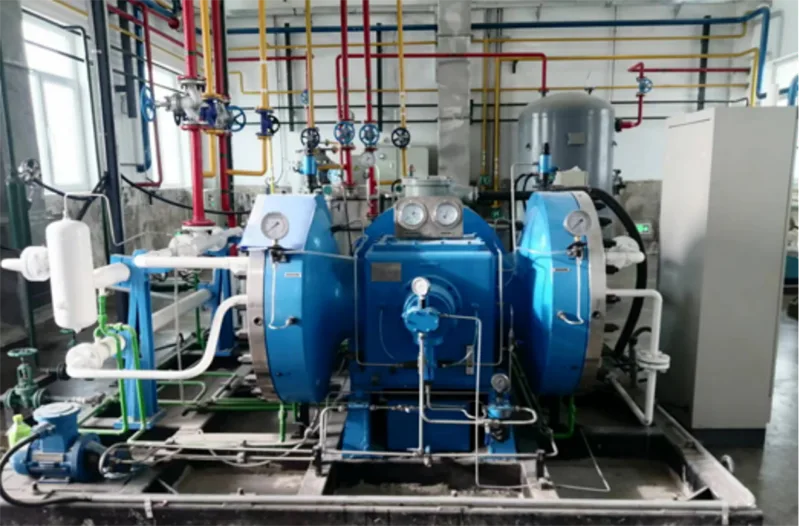

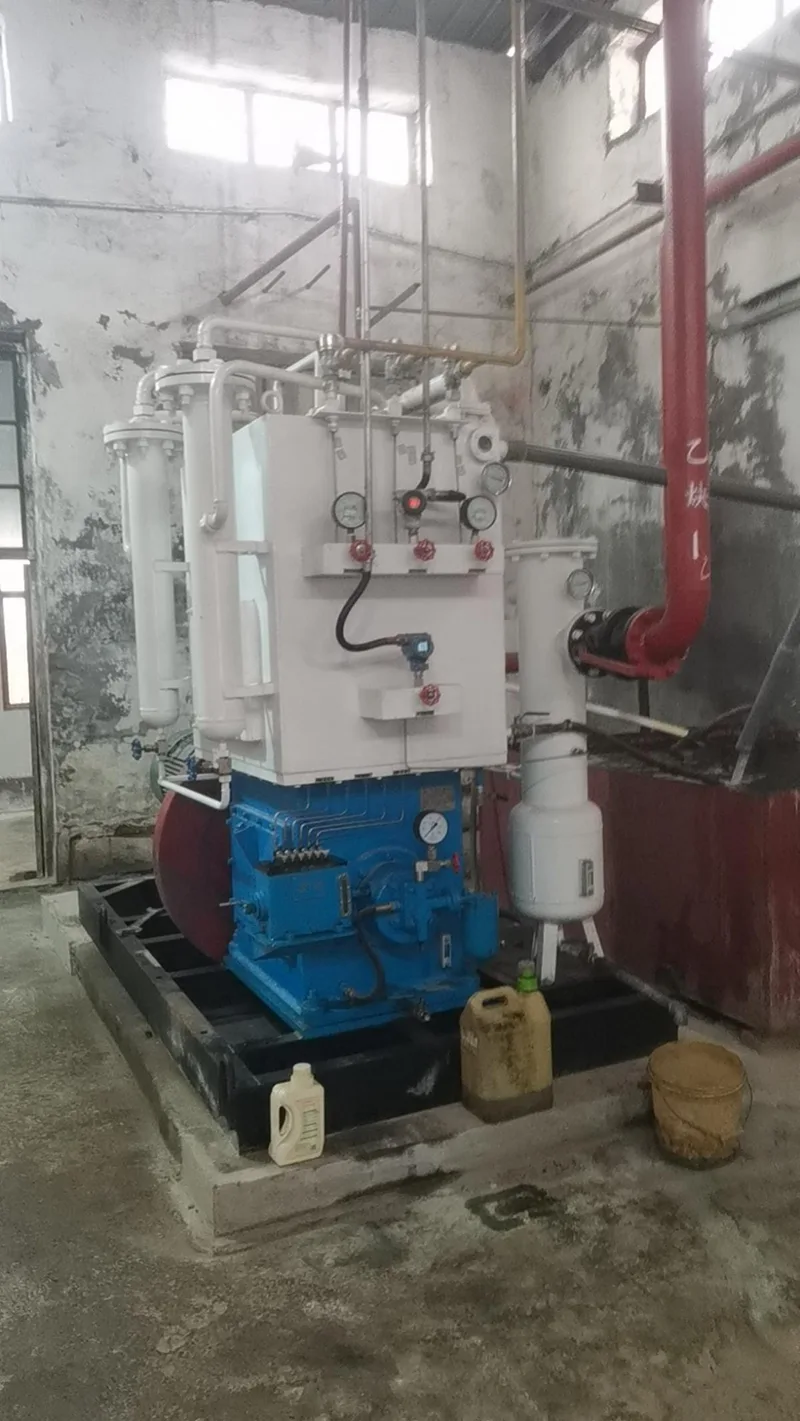

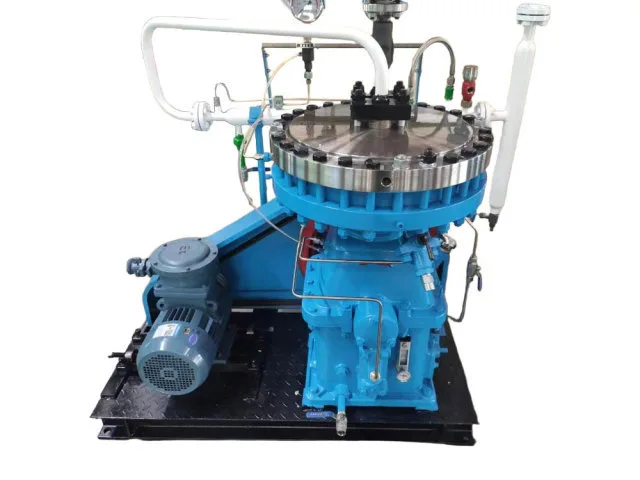

Compressor de diafragma GZ3

Um compressor de gás deve corresponder às condições de ambos os lados do processo. O Compressor de Diafragma GZ3 oferece diferentes combinações de pressão de entrada, pressão de saída e vazão de gás para que o equipamento possa ser selecionado de acordo com o processo real, em vez de em torno de uma única operação padrão. A linha inclui unidades compactas para quantidades de gás relativamente pequenas, bem como configurações de fluxo maior, enquanto vários modelos são destinados a aumentos substanciais de pressão. Isto torna a gama GZ3 aplicável a tarefas de reforço de gás, pressurização e transferência onde a pureza do gás e a compressão controlada são importantes.

Modelos de produtos e parâmetros principais

Selecionando a faixa correta de pressão e fluxo

A seleção de um compressor de diafragma GZ3 requer a adequação do modelo ao fluxo de gás necessário e às pressões de entrada e descarga. O número do modelo por si só não fornece informações suficientes para determinar se uma configuração é adequada a um processo específico.

Para aplicações com pressão de sucção próxima da pressão atmosférica, modelos como GZ3-20/13, GZ3-25/7, GZ3-30/12 e GZ3-40/10 cobrem diferentes requisitos de fluxo de gás em pressões de descarga relativamente baixas.

Quando o gás de entrada já está pressurizado, a taxa de compressão necessária muda. Por exemplo, o GZ3-45/0,5-10 opera com uma pressão de entrada de 0,05 MPa e uma pressão de descarga de 1,0 MPa, enquanto o GZ3-50/16-150 opera com uma pressão de entrada de 1,6 MPa e uma pressão de descarga de 14,7 MPa.

Para aplicações de pressão mais alta, a entrada já pode ter vários MPa. GZ3-40/70-450 é especificado para uma pressão de sucção de 7,0 MPa e uma pressão de exaustão de 44,1 MPa. GZ3-90/100-340 opera de 9,8 MPa na entrada a 33,3 MPa na descarga.

Estes exemplos ilustram porque é que o caudal não deve ser considerado isoladamente. A pressão de entrada, a pressão de descarga alvo e a capacidade de gás necessária devem ser avaliadas em conjunto para identificar uma configuração adequada.

Processar dados para confirmar antes de fazer o pedido

Antes de especificar um compressor de diafragma GZ3, forneça as condições reais de operação e os requisitos do processo. Estas informações ajudam a determinar o modelo e a configuração apropriados, incluindo:

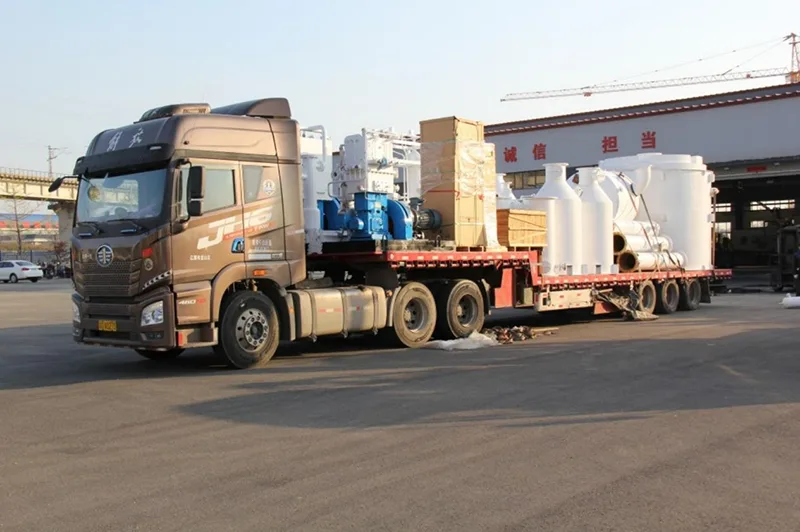

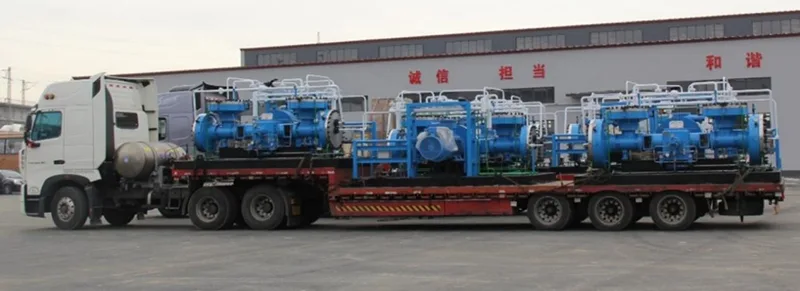

Da oficina Jinding ao local de trabalho

Para equipamentos industriais, a entrega faz parte do fornecimento do equipamento e não é algo secundário. Após o compressor ser concluído e preparado para envio, a unidade é manuseada de acordo com suas dimensões e peso, fixada para transporte e carregada para entrega no local do cliente.

Para projetos no exterior, a embalagem final e o arranjo de transporte devem ser confirmados de acordo com a configuração do compressor, rota de envio e requisitos de destino.

Onde o GZ3 é usado

O Compressor de Diafragma GZ3 pode ser considerado para sistemas de gás envolvendo:

·Compressão de gás de alta pureza

·Sistemas de fornecimento de gases especiais

·Pressurização de gás inerte

·Manuseio de gás raro e valioso

·Gás de processo químico

·Sistemas de gás petroquímico

·Serviço de gases inflamáveis ​​e explosivos

·Manuseio de gases tóxicos

·Compressão de gás corrosivo

·Equipamento de gás de alta pressão

·Sistemas de laboratório e testes de gases

Perguntas frequentes

1. Quais vazões estão disponíveis na linha GZ3?

Os modelos fornecidos variam de 12 a 240 Nm³/h. Há também uma configuração de faixa de 60–90 Nm³/h listada como GZ3-60~90/7~10-60.

2. Qual é a pressão máxima de descarga dos modelos GZ3 listados?

A pressão de exaustão mais alta listada é de 44,1 MPa para GZ3-40/70-450. GZ3-12/36-410 atinge 40,2 MPa.

3. O GZ3 pode funcionar com uma fonte de gás pressurizado?

Sim. Vários modelos possuem condições de sucção pressurizada. GZ3-90/100-340, por exemplo, é especificado com pressão de sucção de 9,8 MPa.

4. O GZ3 é adequado quando o gás deve permanecer livre de óleo do compressor?

O diafragma separa a câmara de gás do sistema de óleo, evitando o contato direto entre o gás comprimido e o óleo lubrificante.

5. Como escolho entre um modelo GZ3 de alta vazão e alta pressão?

Comece com o fluxo de gás necessário e, em seguida, compare a pressão de sucção real e a pressão de exaustão necessária. Uma aplicação de alto fluxo com um pequeno aumento de pressão é uma operação do compressor diferente de uma aplicação de baixo fluxo que requer dezenas de MPa na saída.

6. O que devo enviar à Jinding para uma cotação do GZ3?

Forneça o nome e a composição do gás, vazão, pressão e temperatura de sucção, pressão de exaustão necessária, condições de operação e quaisquer requisitos especiais relativos à pureza, materiais, vedação ou manuseio de gases perigosos. Jinding pode então determinar a configuração apropriada do GZ3.
