Compressor de Diafragma GZ1

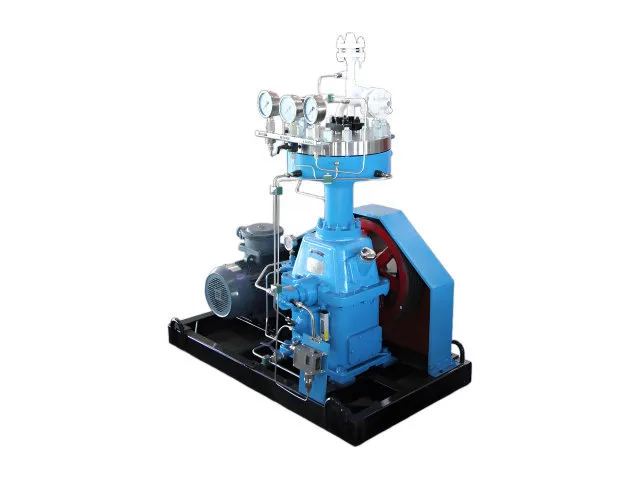

Um diafragma separa a câmara de compressão do sistema hidráulico e de lubrificação dentro do Compressor de Diafragma GZ1. O gás é comprimido pelo movimento do diafragma e não por um pistão operando diretamente na câmara de gás, o que mantém o óleo fora do caminho do gás. Como compressor de estágio único, o GZ1 está disponível em configurações que vão desde serviços de baixa vazão e alta pressão até aplicações de vazão mais alta com taxas de pressão moderadas. A seleção é baseada na combinação real de fluxo de gás, pressão de sucção, pressão de exaustão, temperatura e propriedades do gás.

Modelo do produto e parâmetros principais

Quais problemas de compressão de gás o GZ1 pode resolver?

Evitando o contato do óleo com o gás comprimido

Para sistemas de gás de alta pureza, manter a limpeza do gás pode ser mais importante do que simplesmente atingir a pressão de descarga necessária. O GZ1 utiliza um diafragma para separar a câmara de gás das seções hidráulica e de lubrificação. O gás comprimido permanece, portanto, no lado do gás do diafragma, em vez de passar através de uma câmara de compressão lubrificada a óleo.

Esta configuração é útil onde o transporte de óleo pode afetar a qualidade do gás, o equipamento a jusante ou o próprio processo.

Alta pressão com fluxo de gás relativamente baixo

Alguns sistemas de gás requerem um aumento substancial de pressão sem exigir uma grande produção de gás. As configurações GZ1 cobrem este tipo de serviço, incluindo modelos como GZ1-3/10–160, GZ1-5/13–200 e GZ1-20/10–500.

O GZ1-20/10–500, por exemplo, é especificado para 20 Nm³/h com pressão de sucção de 1 MPa e pressão de exaustão de 49 MPa. A seleção do modelo ainda depende das propriedades reais do gás e das condições operacionais.

Combinando diferentes condições de pressão a montante

A linha GZ1 não está limitada à sucção à pressão atmosférica. Os modelos disponíveis incluem pressões de entrada de condições de baixa pressão para fontes de gás significativamente pressurizadas, incluindo configurações de 1,0, 1,3, 3,0, 5,0, 13,0 e 14,0 MPa.

Isso dá aos engenheiros mais opções ao integrar o compressor a um suprimento de gás, recipiente de armazenamento ou linha de processo existente.

Manuseio de Gases Especiais e Perigosos

Gases de alta pureza, gases inertes, gases inflamáveis ​​e explosivos, gases tóxicos e outros gases especiais requerem vedação, materiais e controles operacionais adequados. O princípio de compressão do diafragma fornece uma câmara de gás fechada e separa o gás do sistema de lubrificação.

Para meios especiais, a composição do gás e as propriedades físicas e químicas devem ser revisadas antes que a configuração do compressor seja confirmada. A compatibilidade dos materiais e as condições operacionais fazem parte do processo de seleção.

Selecionando um compressor em torno do processo real

Um modelo de compressor não pode ser selecionado com precisão apenas pela vazão. Dois sistemas com o mesmo fluxo de gás podem exigir configurações de compressor completamente diferentes se a pressão de sucção, a pressão de descarga, a composição do gás ou a temperatura operacional forem diferentes.

Jinding pode avaliar os dados operacionais completos e recomendar uma configuração GZ1 adequada com base no fluxo de gás e nas condições de pressão necessárias.

Embalagem, Carregamento e Entrega

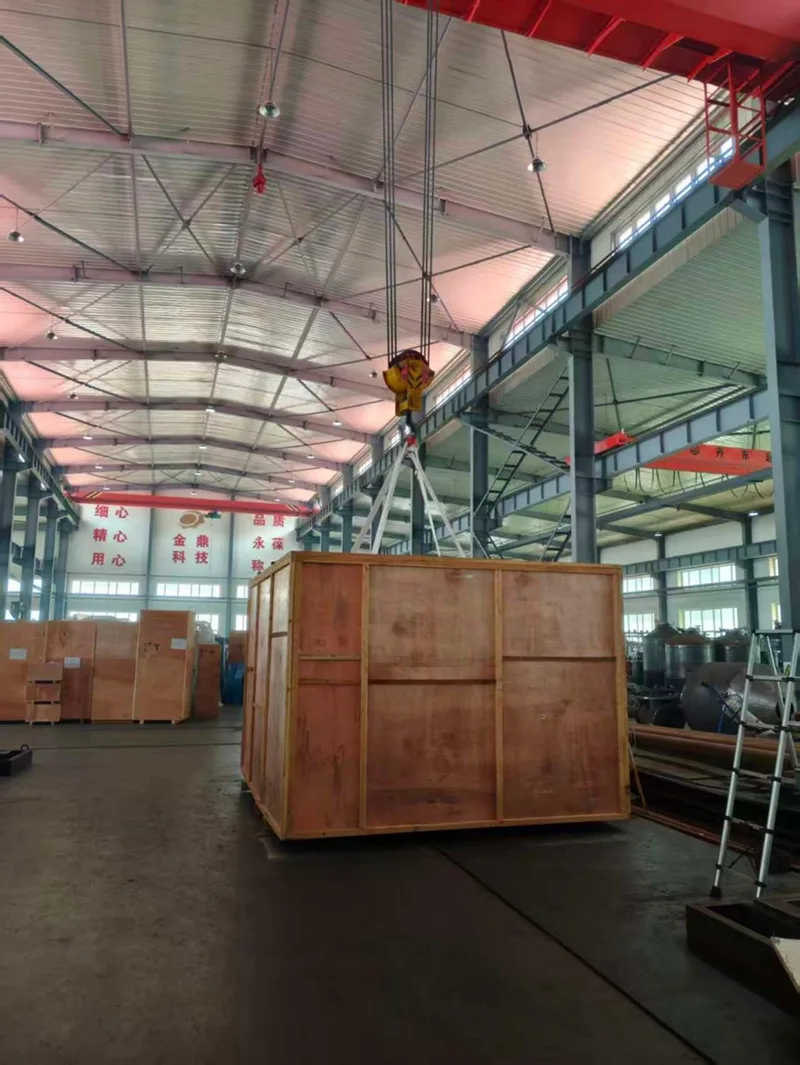

Jinding cuida da preparação e entrega de compressores de diafragma de acordo com a configuração do equipamento e requisitos de transporte. Antes do envio, o compressor é preparado para carregamento e a disposição do equipamento é verificada em relação aos requisitos de envio.

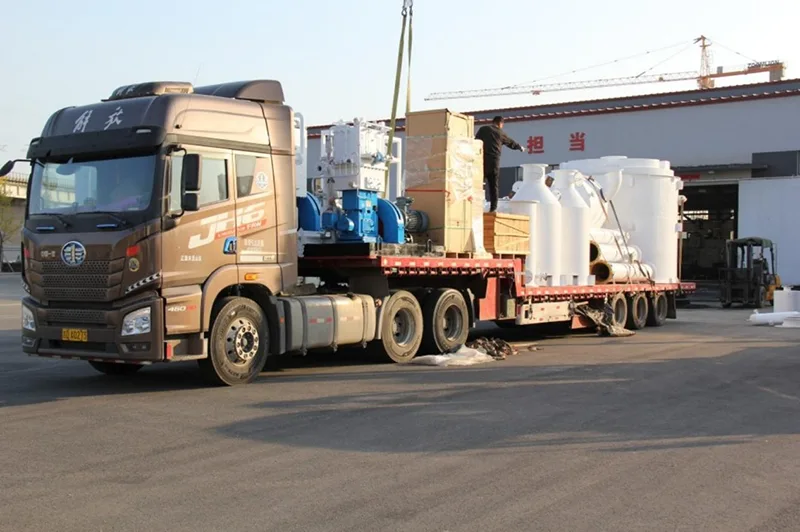

Para unidades compressoras industriais maiores, o carregamento e o transporte exigem arranjos de elevação adequados e posicionamento seguro durante o transporte. O processo de entrega pode ser coordenado de acordo com as dimensões do equipamento, destino e requisitos do cliente.

Perguntas frequentes

1. Quais gases o Compressor de Diafragma GZ1 pode comprimir?

As configurações GZ1 podem ser usadas para gases de alta pureza, gases inertes, gases inflamáveis ​​e explosivos, gases tóxicos e outros gases especiais. A composição real do gás deve ser revisada antes de selecionar os materiais e a configuração do compressor.

2. Qual é a pressão máxima de exaustão da série GZ1?

Entre os modelos fornecidos, o GZ1-20/10–500 atinge uma pressão de exaustão de 49 MPa. Outros modelos cobrem diferentes faixas de pressão, portanto o modelo apropriado deve ser selecionado de acordo com a vazão necessária e as condições de entrada.

3. O GZ1 pode comprimir gases de alta pureza sem contaminação por óleo?

O diafragma separa a câmara de gás das seções hidráulica e de lubrificação, de modo que o gás comprimido normalmente não entra em contato direto com o óleo lubrificante. Isto torna a configuração adequada para muitas aplicações de gás de alta pureza.

4. O GZ1 pode ser usado para gases inflamáveis ​​ou tóxicos?

Sim, a série GZ1 pode ser configurada para aplicações selecionadas de gases inflamáveis, explosivos e tóxicos. Como as propriedades do gás variam significativamente, a composição do gás, a pressão operacional, a temperatura e os dados físicos e químicos relevantes devem ser fornecidos antes da seleção.

5. Como escolho o modelo GZ1 correto?

Comece com a vazão, pressão de sucção e pressão de exaustão necessárias. A composição do gás, a temperatura de entrada e os requisitos operacionais também são importantes. Jinding pode então combinar essas condições com as configurações GZ1 disponíveis.

6. Que informações devo fornecer ao solicitar um orçamento GZ1?

Forneça a pressão e a temperatura de entrada, a pressão de exaustão necessária, a vazão volumétrica, o meio comprimido e os requisitos operacionais. Para gases especiais, fornecer a composição do gás e as propriedades físicas e químicas relevantes para que a configuração do compressor possa ser avaliada adequadamente.
