A compressão de gases industriais nem sempre é uma questão de simplesmente aumentar a pressão. Em muitos projetos, o compressor deve operar entre uma pressão de processo existente e uma pressão específica a jusante, mantendo uma vazão necessária e acomodando as propriedades do próprio gás. O Compressor de Diafragma Jinding GD3 foi desenvolvido para este tipo de serviço. A série inclui configurações que operam desde pressões de sucção muito baixas até pressões de entrada mais altas, permitindo que seja usada para aumento de pressão de gás, transferência de gás de processo, compressão de alta pressão e aplicações selecionadas de enchimento de gás.
A linha de produtos abrange uma ampla capacidade de fluxo, tornando o GD3 adequado para aplicações além da pequena compressão em escala laboratorial, ao mesmo tempo em que oferece as vantagens de separação de gases associadas à tecnologia de diafragma. Dependendo da configuração selecionada, o compressor pode lidar com tarefas de alta pressão e volume relativamente baixo, bem como aplicações de gás industrial de maior fluxo.
|
Modelo |
Meio comprimido |
Taxa de fluxo volumétrico |
Pressão de sucção |
Pressão de escape |
Velocidade |
Dimensões gerais |
Peso |
Motor elétrico |
|
|
Potência (kW) |
Tensão (V) |
||||||||
|
GD3-60/11 |
Gases de alta pureza, gases inertes, gases inflamáveis e explosivos, gases tóxicos e outros gases especiais |
60 |
1atm |
1.1 |
400~430 |
3100×1800×1850 |
2.85 |
30 |
≈380 |
|
GD3-75/5 |
75 |
1atm |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0,1-5 |
80 |
0.01 |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0.1-13 |
80 |
0.01 |
1.3 |
2.85 |
22 |
||||
|
GD3-100/6 |
100 |
1atm |
0.6 |
2.85 |
22 |
||||
|
GD3-100/0,1-5 |
100 |
0.01 |
0.5 |
2.85 |
22 |
||||
|
GD3-80~100/0,1~0,4-5 |
80~100 |
0,01~0,04 |
0.5 |
2.85 |
22 |
||||
|
GD3-110/0,5-6 |
110 |
0.05 |
0.6 |
2.85 |
22 |
||||
|
GD3-130/0,5-3,5 |
130 |
0.05 |
0.35 |
2.85 |
15 |
||||
|
GD3-145/0,5-6 |
145 |
0.05 |
0.6 |
2.85 |
18.5 |
||||
|
GD3-260/1-5 |
260 |
0.1 |
0.5 |
2.85 |
22 |
||||
|
GD3-180/3-15 |
180 |
0.3 |
1.5 |
2.85 |
30 |
||||
|
GD3-400/7-25 |
400 |
0.7 |
2.5 |
3 |
37 |
||||
|
GD3-500/7-16 |
500 |
0.7 |
1.6 |
3 |
37 |
||||
|
GD3-20/200 |
20 |
1atm |
19.6 |
2.75 |
18.5 |
||||
|
GD3-20/160 |
20 |
1atm |
15.7 |
2.65 |
15 |
||||
|
GD3-30/25 |
30 |
1atm |
2.5 |
2.65 |
15 |
||||
|
GD3-30/160 |
30 |
1atm |
15.7 |
2.75 |
22 |
||||
|
GD3-30/1~160 |
30 |
0.1 |
15.7 |
2.75 |
18.5 |
||||
|
GD3-35/20 |
35 |
1atm |
2 |
2.65 |
15 |
||||
|
GD3-35/140 |
35 |
1atm |
13.7 |
2.75 |
18.5 |
||||
|
GD3-40/25 |
40 |
1atm |
2.5 |
2.65 |
15 |
||||
|
GD3-40/1~45 |
40 |
0.1 |
4.5 |
2.75 |
22 |
||||
|
GD3-40/100 |
40 |
1atm |
10 |
2.75 |
22 |
||||
|
GD3-40/1-160 |
40 |
0.1 |
15.7 |
2.75 |
30 |
||||
|
GD3-45/-0,2~5 |
45 |
-0.02 |
0.5 |
2.75 |
18.5 |
||||
|
GD3-45/30 |
45 |
1atm |
3.0 |
2.65 |
18.5 |
||||
|
GD3-55/20~350 |
55 |
2 |
34.3 |
2.75 |
30 |
||||
|
GD3-55/2~150 |
55 |
0.2 |
14.7 |
2.75 |
30 |
||||
|
GD3-60/0,5-25 |
60 |
0.05 |
2.5 |
2.65 |
18.5 |
||||
|
GD3-60/1~25 |
60 |
0.1 |
2.5 |
2.65 |
15 |
||||
|
GD3-80/1~25 |
80 |
0.1 |
2.5 |
2.75 |
18.5 |
||||
|
GD3-80/13~200 |
80 |
1.3 |
19.6 |
2.75 |
30 |
||||
|
GD3-80/0,4~30 |
80 |
0.04 |
3 |
2.75 |
22 |
||||
|
GD3-40~90/1~4-100 |
40~90 |
0,1~0,4 |
9.8 |
2.65 |
30 |
||||
|
GD3-100/4~45 |
100 |
0.4 |
4.5 |
2.65 |
15 |
||||
|
GD3-100/8~130 |
100 |
0.8 |
12.7 |
2.75 |
30 |
||||
|
GD3-100/50~150 |
100 |
5 |
14.7 |
2.75 |
37 |
||||
|
GD3-100/13~200 |
100 |
1.3 |
19.6 |
2.75 |
37 |
||||
|
GD3-120/12~160 |
120 |
1.2 |
15.7 |
2.75 |
37 |
||||
|
GD3-100/9-220 |
100 |
0.9 |
21.6 |
2.75 |
37 |
||||
|
GD3-70~140/1~4-45 |
70~140 |
0,1~0,4 |
4.5 |
2.75 |
30 |
||||
|
GD3-160/20-160 |
160 |
2.0 |
15.7 |
2.75 |
45 |
||||
|
GD3-170/5-50 |
170 |
0.5 |
5 |
2.65 |
37 |
||||
|
GD3-80~200/1~4-45 |
200 |
1~4 |
4.5 |
2.75 |
30 |
||||
|
GD3-120/10~160 |
120 |
1 |
15.7 |
2.75 |
30 |
||||
|
GD3-60/12-160 |
60 |
1.2 |
15.7 |
3.1 |
22 |
||||
|
GD3-70/35-360 |
70 |
3.5 |
35.3 |
3.1 |
37 |
||||
|
GD3-120/35-225 |
120 |
3.5 |
22.1 |
3.1 |
37 |
||||
|
GD3-120/50-360 |
120 |
5.0 |
35.3 |
3.1 |
30 |
||||
|
GD3-140/25-160 |
140 |
2.5 |
15.7 |
3.1 |
30 |
||||
|
GD3-200/5~25 |
200 |
0.5 |
2.5 |
2.75 |
30 |
||||
|
GD3-220/50-160 |
220 |
5.0 |
15.7 |
3.1 |
37 |
||||
|
GD3-250/7,5-36 |
250 |
0.75 |
3.6 |
3 |
37 |
||||

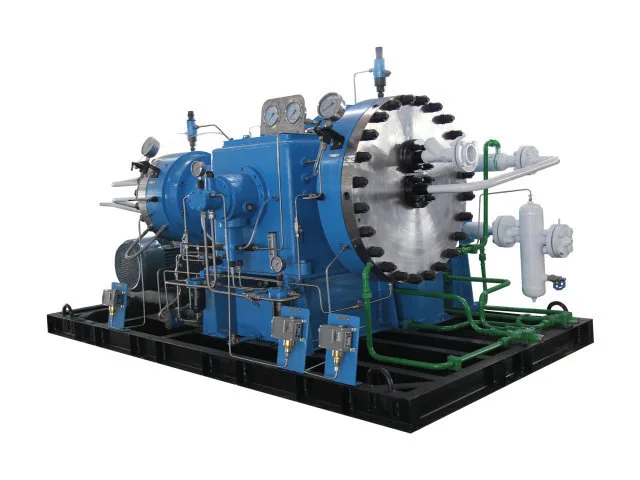

O Compressor de Diafragma GD3 utiliza um diafragma metálico para separar o gás do processo do sistema de acionamento hidráulico. Este projeto minimiza o risco de contaminação por óleo lubrificante e suporta a compressão controlada de gases especiais com requisitos específicos de pureza, vedação e compatibilidade de materiais.
A Série GD3 pode ser configurada para diferentes condições de pressão de entrada e descarga. Dependendo da configuração selecionada, as aplicações podem incluir compressão de gás a partir de baixas pressões de entrada, aumento de pressão entre estágios do processo e transferência de gás de sistemas de armazenamento para equipamentos de alta pressão. A taxa de pressão necessária, a vazão do gás e as propriedades do meio são fatores-chave na determinação da configuração apropriada.
A seleção do equipamento deve ser baseada nas condições operacionais completas, incluindo pressão de entrada, pressão de descarga alvo, capacidade de fluxo, composição do gás e ciclo de trabalho, em vez de apenas na pressão máxima de descarga. Estes parâmetros ajudam a estabelecer uma configuração adequada à aplicação específica.

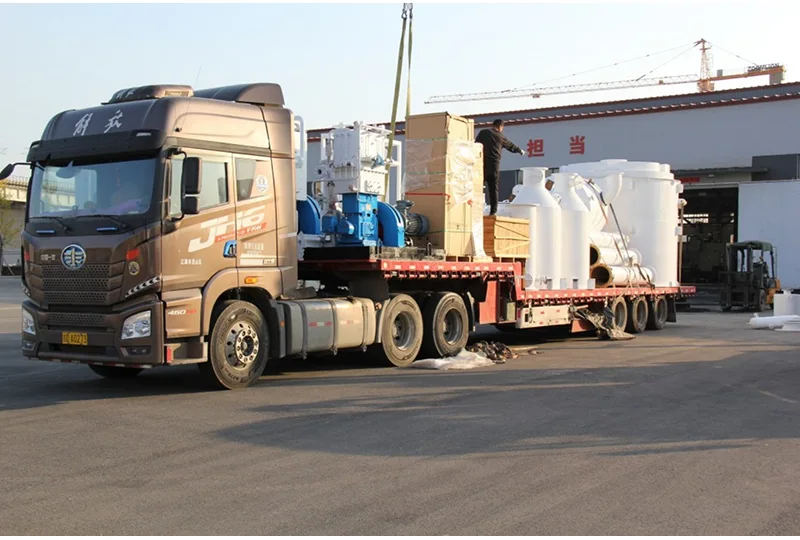

Antes do envio, o compressor e seus componentes são preparados para embarque com embalagens selecionadas de acordo com as dimensões do equipamento, peso e necessidade de transporte. Medidas de proteção adequadas ajudam a reduzir o risco de danos durante o manuseio e transporte.

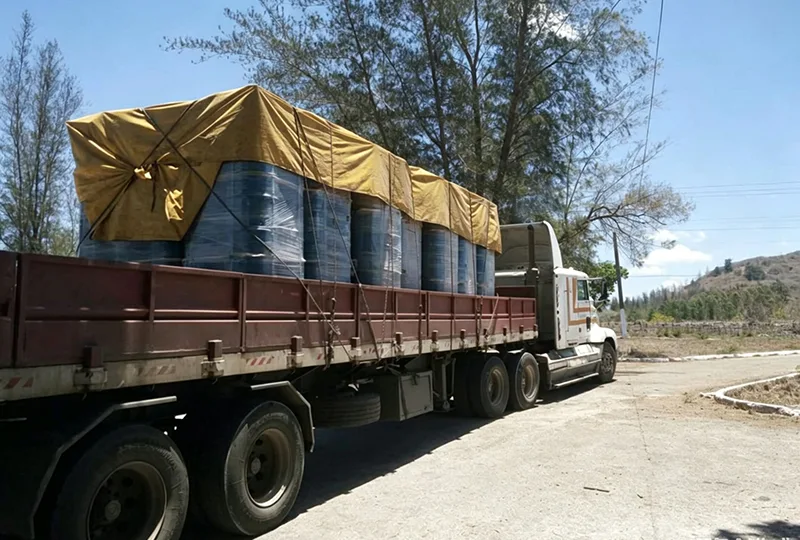

Os arranjos de envio podem ser planejados de acordo com o destino, cronograma de entrega e especificações da carga. Dependendo do equipamento e da rota, as opções disponíveis podem incluir frete marítimo, ferroviário ou outros métodos de transporte adequados. Unidades superdimensionadas ou pesadas podem exigir arranjos dedicados de carregamento e transporte.
Jinding coordena a embalagem de exportação e os detalhes de entrega de acordo com os requisitos do pedido acordados. Acordos específicos do projeto podem incluir marcas de embarque, especificações de embalagem e coordenação com o despachante designado do cliente.
O plano final de embalagem e transporte é confirmado durante o processamento do pedido com base no modelo GD3 selecionado, destino da remessa e requisitos logísticos aplicáveis.
A Série GD3 pode ser configurada para gases de alta pureza, gases inertes, gases inflamáveis e explosivos, gases tóxicos e outros gases especiais. A configuração final depende das propriedades do meio comprimido e das condições de operação do projeto.
A linha de produtos GD3 abrange uma ampla gama de pressões de sucção e descarga. Dependendo do modelo selecionado, as configurações listadas incluem pressões de entrada muito baixas e pressões de descarga de até aproximadamente 35,3 MPa.
Os modelos representativos do GD3 cobrem capacidades de vazão de aproximadamente 20 Nm³/h a 500 Nm³/h. A capacidade apropriada deve ser selecionada de acordo com o fluxo do processo e as condições operacionais exigidas.
Sim. Muitas configurações do GD3 são projetadas para aumentar a pressão do gás de uma pressão de entrada existente para um processo mais alto ou pressão de armazenamento. A pressão de sucção e a pressão de descarga necessárias devem ser fornecidas para seleção técnica.
O diafragma separa o gás do processo do acionamento hidráulico e do sistema de lubrificação. Durante a operação normal, o gás do processo não entra em contato direto com o óleo lubrificante na câmara de compressão.
Forneça o meio de gás, a composição ou pureza do gás, a pressão de sucção, a pressão de descarga necessária e a vazão necessária. O horário de operação, as condições de instalação, os requisitos de resfriamento e os requisitos elétricos também podem ajudar os engenheiros da Jinding a recomendar uma configuração adequada.
Sim. A Série GD3 pode ser configurada de acordo com o gás comprimido e os requisitos operacionais do projeto. A seleção técnica pode incluir ajustes com base na pressão, vazão, propriedades do gás e condições de instalação.
