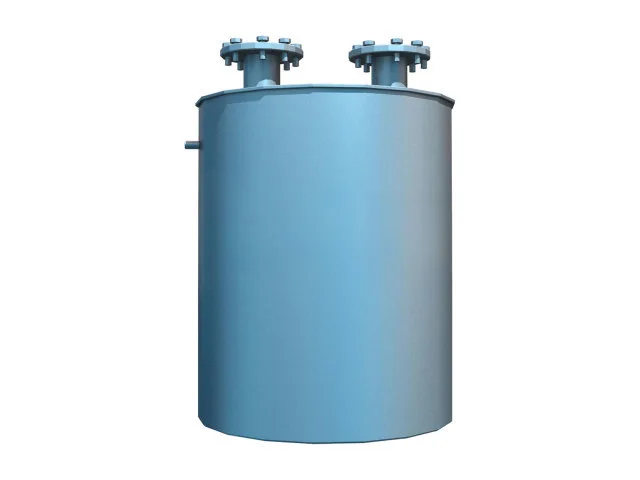

O arranjo de vedação de água para frente e para trás é usado como parte do sistema de segurança da tubulação. Selos d'água de segurança são instalados em posições selecionadas entre diferentes seções do processo para fornecer separação e proteção.
Sob condições normais de operação, o acetileno segue a rota de fluxo de gás projetada. Quando ocorrem condições anormais, o selo d'água fornece uma barreira adicional entre as seções conectadas. Este arranjo pode ajudar a limitar a influência de um incidente em equipamentos adjacentes e contribui para o projeto geral de segurança do sistema de acetileno.
Os sistemas de produção e processamento de acetileno podem incluir equipamentos de baixa e alta pressão. Uma vedação de água de segurança pode ser instalada entre diferentes seções de pressão para fornecer separação adicional do processo. Se ocorrer uma condição anormal em um lado da tubulação, o objetivo do arranjo é reduzir a possibilidade dessa condição afetar diretamente o equipamento do outro lado.
O processo de acetileno conecta vários equipamentos por meio de tubulações. As focas d'água introduzem pontos de proteção adicionais nesta rota. Em vez de depender apenas do próprio equipamento conectado, o sistema de dutos inclui uma barreira de segurança intermediária entre seções selecionadas do processo.
No caso de um acidente envolvendo equipamentos ou tubulações localizadas atrás de uma vedação de água de segurança, o arranjo pode proporcionar um certo isolamento e efeito retardador de chama.
O arranjo de vedação de água direta e reversa funciona em conjunto com outros componentes de segurança usados em uma planta de acetileno. Dependendo do projeto do processo, estes podem incluir instrumentos de monitoramento de pressão, válvulas de corte, corta-chamas, válvulas de segurança, equipamentos de monitoramento automático e outros dispositivos de proteção.
Uma tubulação contínua de acetileno conecta diferentes etapas do processo de produção. Embora cada máquina desempenhe uma função separada, o movimento do gás cria uma conexão física entre o gerador, o equipamento de armazenamento, o sistema de purificação, o equipamento de secagem, o compressor e a seção de enchimento. É por isso que a proteção de dutos merece a mesma atenção que os principais equipamentos do processo.
A importância de um arranjo de selo d'água direto e reverso pode ser entendida de várias maneiras:
· Introduz separação adicional entre equipamentos conectados.
· Ajuda a isolar diferentes seções de pressão.
· Adiciona um ponto de proteção dentro da tubulação de acetileno.
· Pode ajudar a reduzir a influência de condições anormais em equipamentos de processo adjacentes.
· Apoia o projeto de segurança do sistema completo de produção e manuseio de acetileno.

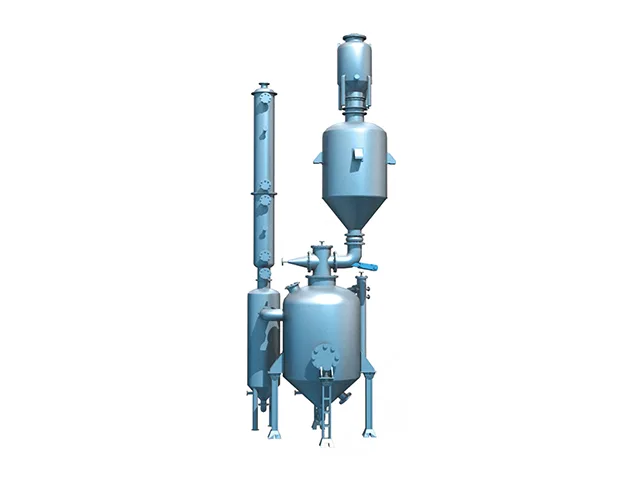

1. Gerador de acetileno → 2. Tanque de água de alto nível → 3. Selo de água de segurança → 4. Suporte de gás → 5. Selo de água de segurança → 6. Torre de purificação 1 → 7. Torre de purificação 2 → 8. Torre de neutralização → 9. Secador de baixa pressão → 10. Compressor de acetileno → 11. Separador de óleo-água → 12. Molecular Secador de peneira → 13. Sistema de enchimento de acetileno
Após a geração do acetileno, o gás passa pelo equipamento a montante e passa por um selo d'água de segurança antes de entrar no reservatório de gás. Outro selo d'água de segurança é posicionado antes que o gás entre no processo de purificação a jusante.
A partir daí, o acetileno continua através da purificação, neutralização, secagem a baixa pressão, compressão, separação, secagem por peneira molecular e, finalmente, o sistema de enchimento.

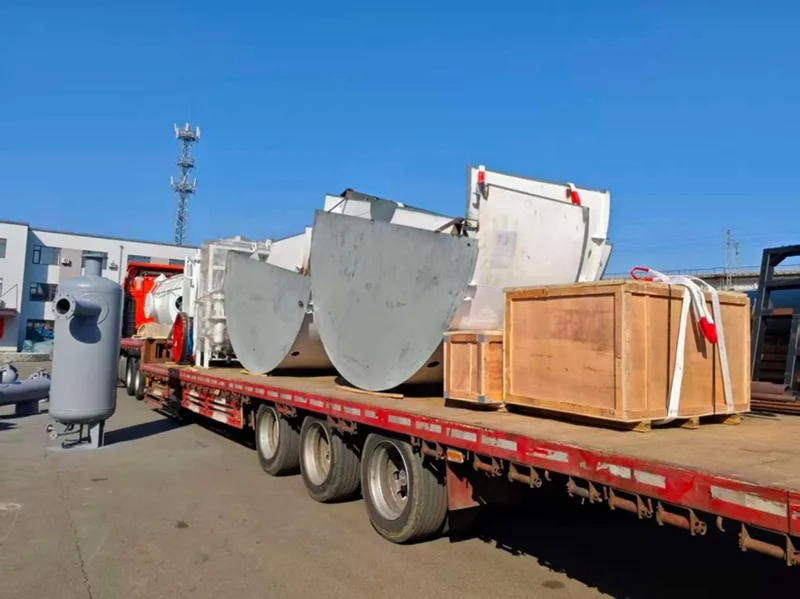

Jinding pode coordenar a preparação e entrega dos equipamentos de acordo com o escopo do projeto.
A base de produção da Jinding em Dandong apoia a produção e o fornecimento de compressores industriais e equipamentos de acetileno, permitindo que os equipamentos relacionados sejam coordenados dentro de um acordo de fornecimento de projeto mais amplo.
Planejando uma nova linha de produção de acetileno ou modernizando uma estação existente?
Envie à Jinding seu fluxo de processo, requisitos de produção e informações disponíveis do local para discutir um arranjo adequado de vedação de água direta e reversa.
Jinding pode fornecer consultoria técnica e suporte de equipamentos para geração de acetileno, purificação, secagem, compressão, armazenamento, enchimento, monitoramento de segurança e projetos de gás industrial relacionados.
