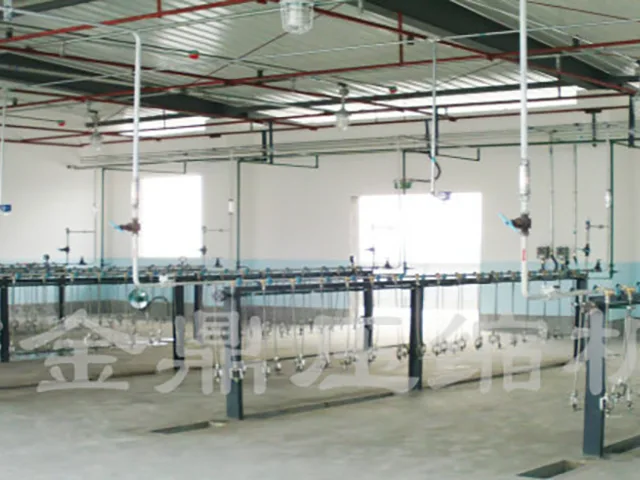

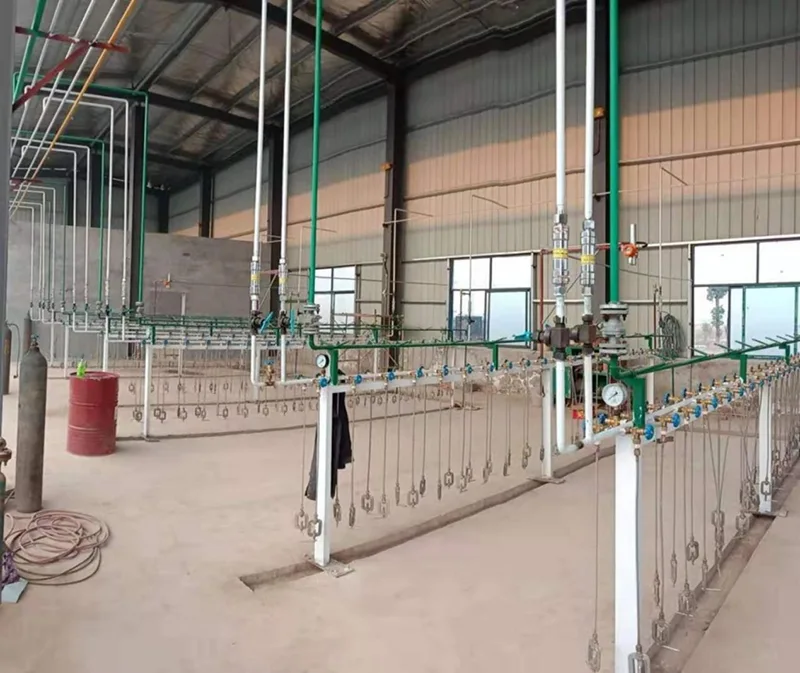

Um arranjo de enchimento de acetileno não é uma máquina única. É uma seção de processo que conecta a fonte de acetileno aos cilindros preparados para enchimento.
Dependendo da configuração da planta, o acetileno pode passar primeiro pelos equipamentos de geração, purificação, secagem, armazenamento ou compressão a montante antes de entrar na seção de enchimento. O arranjo de enchimento então distribui e controla o gás para que os cilindros possam ser enchidos nas condições operacionais exigidas.
O sistema pode incluir gasodutos, coletores de enchimento, pontos de conexão de cilindros, instrumentos de monitoramento de pressão, válvulas de controle, dispositivos de segurança e equipamentos de automação relacionados. A seleção do equipamento depende da capacidade do posto de abastecimento e dos requisitos de todo o processo de produção de acetileno.
Em vez de tratar o enchimento de cilindros como uma operação isolada, a Jinding pode configurar a seção de enchimento como parte do sistema geral de produção de acetileno e manuseio de gás.
O gás do sistema de acetileno a montante é entregue à seção de enchimento através do arranjo de tubulação necessário. O sistema coletor distribui o gás para posições de enchimento individuais ou grupos de cilindros.
Isto facilita a organização de vários pontos de enchimento dentro da mesma área operacional.
Equipamentos de controle e monitoramento de pressão são incorporados ao processo de enchimento de acordo com o projeto do sistema. Os operadores podem monitorar as condições operacionais da linha de enchimento e fazer ajustes de acordo com o procedimento de enchimento estabelecido.
O arranjo de enchimento real pode ser projetado em torno do número necessário de cilindros, da capacidade de enchimento e do fluxo de trabalho do local.
A seção de enchimento pode ser conectada a outros equipamentos da linha de produção de acetileno, incluindo geradores, sistemas de purificação, secadores, reservatórios de gás, compressores e sistemas de monitoramento de segurança.
Isto permite que o arranjo de enchimento se torne parte do processo geral de gás, em vez de operar como uma peça separada do equipamento.
A Jinding avalia os seguintes requisitos operacionais e locais ao planejar um sistema de enchimento de cilindros de acetileno:
O sistema de enchimento de acetileno deve incorporar medidas de segurança adequadas ao seu projeto e condições de operação. Dependendo do projeto, estes podem incluir dispositivos de isolamento de tubulações, monitoramento de pressão, válvulas de segurança, corta-chamas e outros componentes de proteção especificados.
Quando necessário, as funções de monitoramento e controle podem ser coordenadas com o sistema PLC da planta. O status do equipamento, os parâmetros operacionais e os sinais de alarme podem ser integrados ao arranjo geral de monitoramento da planta para apoiar a supervisão operacional.
O projeto de segurança final deve levar em conta a capacidade do sistema, o layout do equipamento, as condições operacionais, os códigos aplicáveis e os requisitos específicos do projeto. Os dispositivos de proteção e a lógica de controle devem ser selecionados e validados como parte do projeto de engenharia.
Para novas instalações, o sistema de enchimento pode ser planejado juntamente com equipamentos de geração de acetileno e processamento de gás a montante. A coordenação da capacidade de produção, purificação, secagem, compressão, armazenamento e enchimento de cilindros ajuda a estabelecer um layout de processo e uma sequência operacional compatíveis.
Quando a demanda de produção aumenta, as instalações existentes podem precisar de posições de enchimento adicionais ou de maior produtividade de enchimento. O fornecimento disponível de acetileno, a capacidade do compressor, a disposição das tubulações e as condições dos equipamentos existentes devem ser avaliados antes de definir o plano de expansão.
Para fábricas que atualizam equipamentos de enchimento mais antigos, a avaliação pode abranger tubulações de enchimento, sistemas de controle, dispositivos de segurança e funções de monitoramento. O arranjo de substituição deve ser verificado em relação às interfaces de processo existentes, à capacidade de produção necessária e aos requisitos de segurança atuais para apoiar a integração com a instalação operacional.
Não. Geralmente é uma combinação de equipamentos e componentes de processo usados para organizar o fornecimento de acetileno e o enchimento de cilindros. A configuração real depende da capacidade e dos requisitos do projeto.
Sim. O arranjo de enchimento pode ser considerado em conjunto com o equipamento existente de fornecimento, purificação, secagem, armazenamento, compressão e monitoramento de acetileno. A compatibilidade do sistema existente deve ser avaliada antes da configuração final.
O número de vagas preenchidas não é fixo. Pode ser determinado de acordo com a capacidade de produção necessária, layout do local, capacidade de fornecimento de gás e procedimento operacional.
Funções de automação e monitoramento podem ser incorporadas de acordo com os requisitos do projeto. O nível de automação pode variar desde o monitoramento básico do instrumento até funções de controle e alarme baseadas em PLC.
A configuração de segurança específica depende do projeto. Equipamentos como dispositivos de monitoramento de pressão, válvulas de corte, válvulas de segurança, corta-chamas e componentes de proteção relacionados podem ser incorporados quando necessário.
Para preparar um arranjo de enchimento adequado, os compradores devem fornecer a capacidade necessária de acetileno, o número de posições de enchimento, as especificações do cilindro, as condições de fornecimento de acetileno disponíveis, a pressão a montante, as condições de enchimento necessárias, o espaço de instalação e qualquer equipamento existente que será conectado ao novo sistema.
Jinding fabrica compressores industriais e equipamentos de produção de acetileno. Dependendo do escopo do projeto, a seleção de equipamentos e o suporte técnico podem abranger geração de acetileno, purificação, secagem, compressão, armazenamento, enchimento, monitoramento e serviços de engenharia relacionados.
