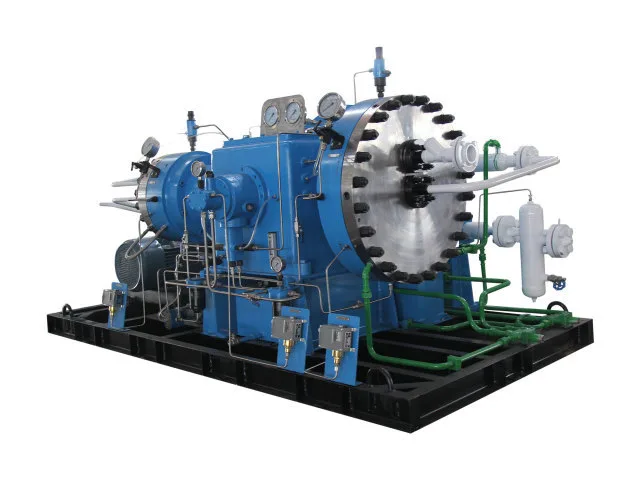

Compressor de membrana GD3

Nosso compressor de membrana GD3 foi desenvolvido para projetos onde os requisitos de fluxo e pressão de gás podem variar significativamente de uma aplicação para outra. As configurações disponíveis abrangem condições de sucção atmosférica e pressurizada, enquanto modelos selecionados operam em pressões de descarga acima de 15 MPa e até 35,3 MPa. Em vez de limitar a faixa a uma classe de pressão fixa, o GD3 oferece aos engenheiros múltiplas combinações de vazão, pressão de entrada e pressão de saída para atender aos requisitos reais do processo. Para consultas de projeto, o modelo apropriado pode ser determinado a partir da capacidade de gás necessária e das condições de pressão, em vez de apenas pela vazão.

modelos de produtos e parâmetros principais

Onde o GD3 se encaixa em sistemas de gás industrial

O Compressor de Membrana GD3 pode ser considerado para aplicações de gases industriais onde o processo requer compressão controlada em diferentes níveis de pressão.

As áreas de aplicação potenciais incluem:

Processamento de Gás Industrial

A ampla gama de modelos permite que o compressor seja considerado para tarefas de reforço de gás, transferência e compressão de alta pressão, onde o ponto operacional necessário está dentro das configurações GD3 disponíveis.

Processos Químicos e Petroquímicos

Configurações que cobrem pressões de sucção baixas e altas podem ser avaliadas para tarefas de gás de processo onde as condições de pressão variam entre os sistemas.

Sistemas de Gás de Alta Pureza

A configuração GD3-60/11 fornecida lista gases de alta pureza entre seus meios aplicáveis, juntamente com gases inertes, inflamáveis ​​e explosivos, tóxicos e outros gases especiais.

Aplicações Especiais de Gás

Quando o gás tiver requisitos específicos de pureza, segurança ou compatibilidade de material, a configuração final do compressor deverá ser revisada em relação à composição real do gás e às condições operacionais, em vez de ser selecionada apenas a partir do nome do modelo.

GD3 Engenharia, Fabricação e Suporte Técnico

As configurações específicas do compressor de diafragma exigem engenharia, fabricação e suporte técnico coordenados. A Jinding avalia os requisitos da aplicação durante a seleção do equipamento e os conduz pelos estágios de fabricação e teste para apoiar a implementação do projeto.

Com sede em Dandong, Liaoning, China, a Jinding integra usinagem, montagem, soldagem, pintura, testes, pesquisa e desenvolvimento e atendimento ao cliente em sua principal base de produção. As instalações incluem mais de 100 máquinas de usinagem e teste, uma oficina de usinagem e montagem de 6.000 m², uma oficina de soldagem e pintura de 3.000 m² e um centro de P&D e atendimento ao cliente de 2.600 m².

Os serviços técnicos abrangem seleção de equipamentos, consultoria técnica, projeto de engenharia, fabricação e fornecimento, instalação e comissionamento, treinamento em operação e manutenção, suporte técnico remoto e no local, inspeção, reparo e fornecimento de peças de reposição.

Para projetos de compressores de diafragma GD3, esse suporte integrado ajuda a conectar a avaliação técnica inicial com a entrega do equipamento e o serviço subsequente. Os dados da aplicação podem informar as decisões de configuração, enquanto a fabricação, os testes e a assistência técnica dão suporte ao equipamento durante a instalação e a operação.

Perguntas frequentes

1. Qual é a faixa de vazão do Compressor de Membrana GD3?

A lista de modelos GD3 fornecida cobre fluxos de gás de 20 a 500 Nm³/h. O fluxo exato disponível depende da combinação selecionada de pressão de sucção e exaustão.

2. Quais modelos GD3 atingem cerca de 15 MPa?

Várias configurações atingem 15 MPa ou mais. Os exemplos incluem GD3-20/160 a 15,7 MPa, GD3-30/160 a 15,7 MPa, GD3-55/2 ～ 150 a 14,7 MPa, GD3-80/13 ～ 200 a 19,6 MPa e GD3-100/9-220 a 21,6 MPa.

3. O GD3 pode comprimir gás a partir da pressão atmosférica?

Sim. Vários modelos listados usam pressão de sucção de 1 atm, incluindo GD3-60/11, GD3-75/5, GD3-100/6, GD3-20/200, GD3-20/160, GD3-30/160 e várias outras configurações.

4. Como a pressão de sucção afeta a seleção do modelo GD3?

A pressão de sucção é um dos principais parâmetros de seleção. A faixa inclui sucção atmosférica, pressões positivas baixas, como 0,01–0,1 MPa, pressões de sucção mais altas, como 1,2–2,0 MPa, e configurações de até 5,0 MPa. A condição de sucção necessária deve, portanto, ser fornecida juntamente com a pressão de exaustão e a vazão desejadas.

5. Quais gases o GD3 pode manipular?

A especificação GD3-60/11 fornecida lista gases de alta pureza, gases inertes, gases inflamáveis ​​e explosivos, gases tóxicos e outros gases especiais. Para um gás específico, os materiais molhados finais, as vedações e a configuração devem ser confirmados em relação à composição do gás e às condições operacionais.

6. Quais potências de motor estão disponíveis?

Os modelos GD3 fornecidos apresentam potências de motor de 15, 18,5, 22, 30, 37 e 45 kW. A seleção real do motor depende da configuração do compressor e do ponto de operação.

7. Qual é a pressão de exaustão mais alta listada para GD3?

A pressão de exaustão mais alta nos dados do modelo fornecido é de 35,3 MPa, aparecendo em GD3-70/35-360 e GD3-120/50-360.

Solicite seleção e cotação do modelo GD3

Se você conhece as condições necessárias de fluxo de gás e pressão, a Jinding pode ajudar a restringir a faixa GD3 para uma configuração de compressor adequada.

Envie o meio de gás, vazão, pressão de sucção, pressão de exaustão e requisitos operacionais para Jinding para revisão técnica, seleção de modelo e cotação.

Jinding — Fábrica de Compressores de Membrana para Projetos de Compressão de Gás Industrial.
