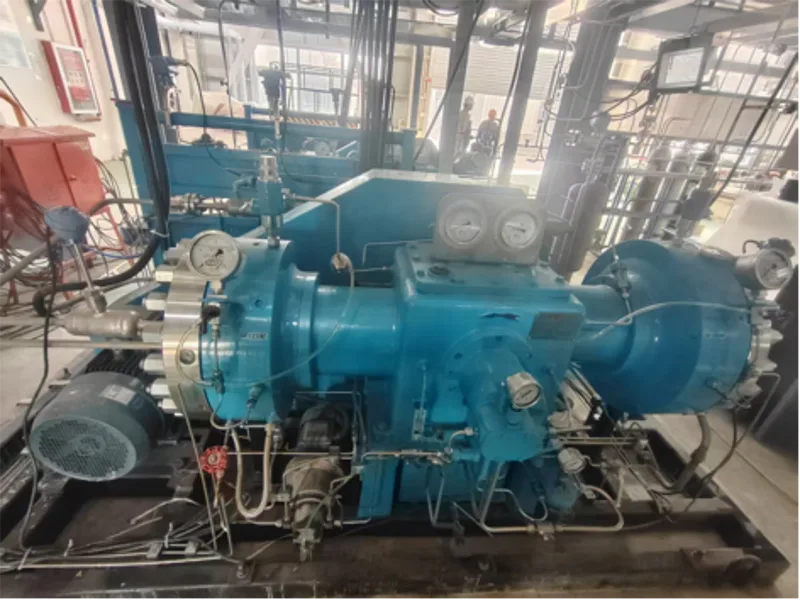

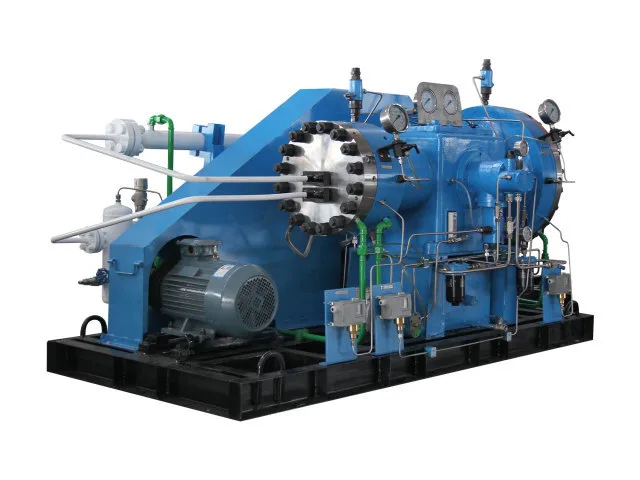

Compressor de membrana GD2

Compressor de membrana GD2 focado em tarefas de fluxo de gás relativamente baixo e compressão de alta pressão. Os modelos fornecidos cobrem capacidades de gás de 10 a 72 Nm³/h, com pressões de sucção variando de pressão atmosférica a 1,2 MPa e pressões de exaustão de até 15,7 MPa. Diferentes modelos combinam vazão, pressão de sucção, pressão de exaustão e potência do motor de diferentes maneiras, permitindo que o compressor seja adaptado ao processo real, em vez de ser selecionado apenas pela capacidade. Os meios especificados incluem gases de alta pureza, gases inertes, gases inflamáveis ​​e explosivos, gases tóxicos e outros gases especiais.

Capacidade GD2 e faixa de pressão de descarga

A Série GD2 é adequada para tarefas de compressão de gás que combinam requisitos de fluxo moderado com aumentos substanciais de pressão.

De acordo com as especificações listadas, a capacidade varia de 10 a 72 Nm³/h, enquanto as configurações selecionadas atingem pressões de descarga de 14,7–15,7 MPa.

Esse perfil operacional faz com que valha a pena considerar a Série GD2 para aplicações que exigem fornecimento de gás de alta pressão sem grande rendimento volumétrico. O modelo apropriado depende da vazão necessária, pressão de entrada, pressão de descarga alvo e propriedades do gás.

Números de intervalo chave

Taxa de vazão: 10–72 Nm³/h

Pressão máxima de exaustão listada: 15,7 MPa

Pressão de sucção: Atmosférica até 1,2 MPa nos modelos fornecidos

Potência do motor: 7,5–18,5 kW entre as configurações listadas

Velocidade listada: 400–430 r/min para GD2-20/12

Indústrias onde o GD2 pode ser aplicado

Sistemas de Gás Industriais

O Compressor de Membrana GD2 pode ser considerado para tarefas dedicadas de compressão de gás e aumento de pressão onde a capacidade necessária está dentro da faixa de 10–72 Nm³/h.

Processos Petroquímicos e Químicos

Gases especiais e gases de processo podem exigir compressão controlada antes de entrarem em outro estágio do processo. A seleção do modelo deve ser baseada na composição real do gás e nas condições de pressão.

Aplicações eletrônicas e de gás de alta pureza

Onde a pureza do gás é um requisito importante do processo, a compressão por membrana fornece uma configuração na qual o gás do processo é separado do lado hidráulico e de lubrificação do compressor.

Sistemas de Gases de Pesquisa e Laboratório

A gama de capacidade relativamente focada pode adequar-se a determinados sistemas de investigação, testes e fornecimento de gás especializado, onde a procura de gás é menor, mas é necessário um aumento substancial da pressão.

Aplicações Especiais de Gás

Para gases inflamáveis, explosivos, tóxicos ou de outra forma especiais, a configuração do compressor precisa ser revisada de acordo com as propriedades do gás, pressão operacional, temperatura, requisitos de vedação e requisitos de segurança aplicáveis.

Fabricação e suporte técnico da Jinding

A seleção de um compressor de membrana é apenas uma parte de um projeto de gás industrial. A Jinding combina a fabricação de equipamentos com engenharia e suporte pós-venda, permitindo aos clientes obter assistência técnica além da cotação inicial do equipamento.

Sua principal base de produção está localizada em Dandong, Liaoning, China, com centros técnicos de vendas em Shenyang e Pequim.

Jinding possui 203 funcionários, incluindo 105 profissionais e técnicos, com capacidade de produção anual de mais de 500 compressores de diafragma.

Suporte de engenharia antes e depois da entrega

Para um projeto GD2, o suporte técnico pode abranger:

1. Seleção do compressor

2. Consulta técnica

3. Projeto de engenharia

4. Fabricação e fornecimento de equipamentos

5. Instalação e comissionamento

6. Treinamento de operação e manutenção

7. Suporte técnico remoto ou no local

8. Inspeção, manutenção e reparo

9. Fornecimento de peças sobressalentes

As certificações de gerenciamento e produtos da Jinding incluem ISO 9001, ISO 14001, ISO 45001, ISO 27001 e CE, juntamente com classificação de crédito empresarial AAA e certificação de serviço pós-venda cinco estrelas.

Perguntas frequentes

Qual é a faixa de fluxo do compressor de membrana GD2?

Os modelos GD2 fornecidos cobrem vazões nominais de 10 a 72 Nm³/h.

Quais modelos GD2 atingem cerca de 15 MPa?

Várias configurações estão nesta faixa de pressão. GD2-20/12–160, GD2-25/6–160, GD2-25/5–160 e GD2-25/4–160 estão listados com pressão de exaustão de 15,7 MPa, enquanto GD2-10/150, GD2-20/5–150, GD2-25/1,5–150, GD2-35/12–150 e GD2-40/5–150 estão listados em 14,7 MPa.

O GD2 pode comprimir gás da pressão atmosférica?

Sim. As configurações GD2-20/12, GD2-10/160 e GD2-10/150 fornecidas especificam a pressão de sucção atmosférica.

Como a pressão de sucção afeta a seleção do modelo?

A pressão de sucção altera o aumento de pressão exigido do compressor. Portanto, deve ser considerado juntamente com o fluxo de gás e a pressão de exaustão necessária ao selecionar um modelo GD2.

Quais gases o GD2 pode manipular?

A especificação fornecida lista gases de alta pureza, gases inertes, gases inflamáveis ​​e explosivos, gases tóxicos e outros gases especiais. A compatibilidade final e a configuração dependem das propriedades reais do gás e das condições operacionais.

Quais potências de motor estão disponíveis?

Os modelos GD2 fornecidos incluem configurações de motor de 7,5 kW, 15 kW e 18,5 kW.

Jinding pode fornecer uma configuração personalizada?

Jinding pode revisar o meio de gás, vazão, pressão de sucção, pressão de exaustão e outras condições operacionais para recomendar uma configuração adequada. Requisitos não padronizados podem ser discutidos durante a seleção técnica.
