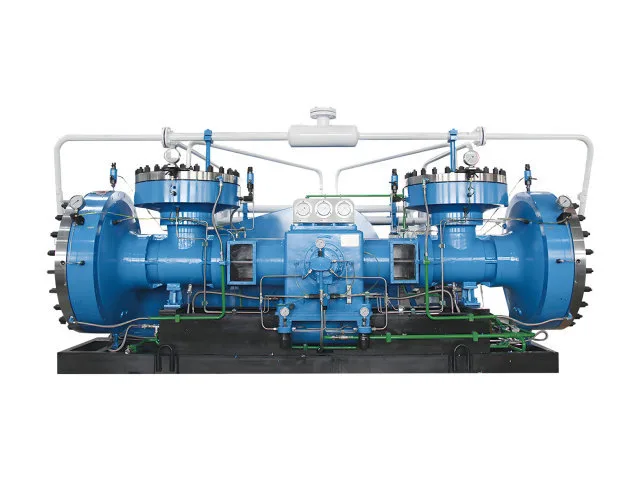

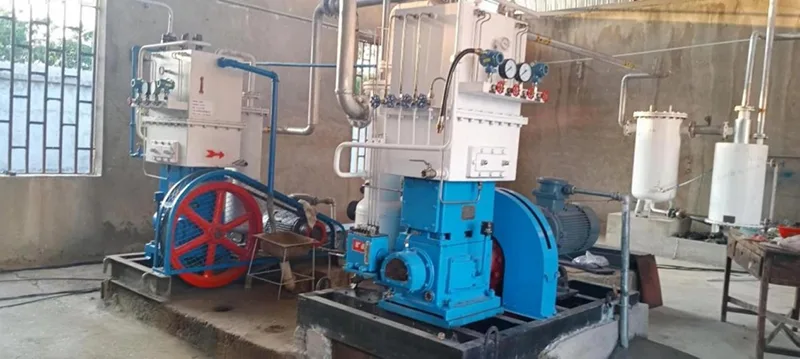

Compressor de membrana D

A separação de gases é uma consideração importante ao comprimir gases especiais ou de alta pureza. No Compressor de Membrana D, um diafragma separa o gás do processo do lado hidráulico e de lubrificação do compressor. A compressão do gás ocorre através do movimento do diafragma e não através do contato direto do pistão com a câmara de gás, ajudando a evitar o contato direto entre o gás do processo e o óleo lubrificante.

A separação de gases é o núcleo do tipo D

A principal característica estrutural de um compressor de membrana é a separação entre o gás comprimido e o sistema de acionamento hidráulico.

Num compressor de pistão convencional, o pistão opera diretamente dentro do cilindro de gás. Um compressor de membrana adota uma abordagem diferente. O diafragma forma uma barreira entre a câmara de gás e o lado hidráulico. O diafragma se move sob acionamento hidráulico e transfere o movimento de compressão para o gás sem a necessidade de contato direto entre o gás do processo e o sistema de lubrificação.

Este arranjo é particularmente relevante quando o gás que está sendo comprimido precisa ser mantido separado do óleo ou do sistema hidráulico.

Compressão em dois estágios para diferentes tarefas de pressão

O Compressor de Membrana D usa um arranjo de compressão de dois estágios. Em vez de aplicar o aumento completo de pressão em uma etapa de compressão, o gás passa por dois estágios de compressão. Este arranjo permite que os modelos disponíveis cubram diferentes combinações de pressão de entrada, pressão de saída e fluxo de gás.

Principais Parâmetros Técnicos

Gases adequados para compressão de membrana D

O Compressor de Membrana D pode ser configurado para diversas categorias de gases industriais e especiais:

Gases de alta pureza

Gases Inertes

Gases Inflamáveis ​​e Explosivos

Gases Tóxicos

Outros gases especiais

Perguntas frequentes

1. Para que é usado um compressor de membrana D?

Ele foi projetado para comprimir gases de alta pureza, inertes, inflamáveis, explosivos, tóxicos e outros gases especiais em diferentes vazões e requisitos de pressão.

2. Como funciona o sistema de compressão de diafragma?

Um diafragma separa a câmara de gás do processo do sistema hidráulico e de lubrificação, minimizando o risco de contato direto entre o gás e o óleo lubrificante.

3. O processo de compressão de gás é isento de óleo?

O gás de processo é isolado dos lados hidráulico e de lubrificação pelo diafragma. Portanto, o equipamento é descrito com mais precisão como utilizando compressão de gás separada por diafragma, em vez de classificar a máquina inteira como isenta de óleo.

4. Quantos estágios de compressão a Série D possui?

A configuração especificada da Série D usa um arranjo de compressão de dois estágios.

5. Qual é a faixa de vazão dos modelos disponíveis?

Os modelos listados cobrem vazões nominais de 10 a 2.710 Nm³/h.

6. Qual é a pressão máxima de saída?

Os modelos selecionados na faixa listada têm uma pressão de saída máxima de 22 MPa(G).

7. O equipamento utiliza refrigeração a água?

Sim. A configuração técnica especificada utiliza um sistema de refrigeração com água circulante.
