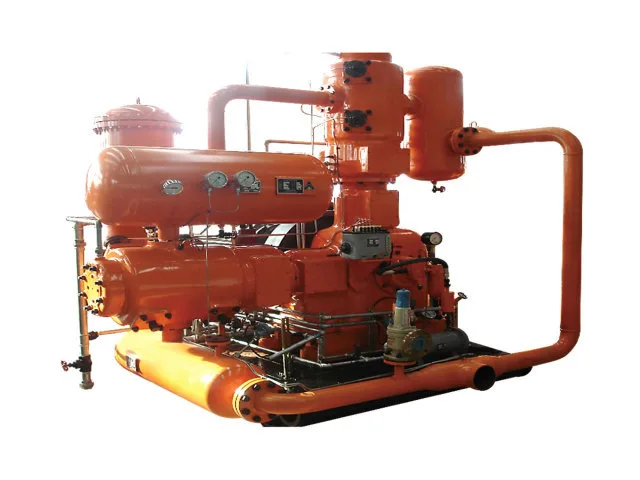

O Compressor de Pistão Tipo L é um compressor alternativo desenvolvido para serviços de gás petroquímico. Seu arranjo mecânico utiliza corpo de máquina integral, virabrequim de ferro dúctil e sistema de lubrificação positiva para os componentes da transmissão. O pistão e a cruzeta são conectados por uma estrutura roscada.
A série pode ser configurada para até dois estágios de compressão. Dependendo do modelo selecionado e do gás que está sendo comprimido, o cilindro pode operar com arranjos isentos de óleo ou lubrificados a óleo.
O corpo principal forma a base estrutural do compressor. O virabrequim, o mecanismo da biela e outros componentes móveis operam dentro de uma estrutura integrada da máquina.
O virabrequim é fabricado em ferro dúctil e transfere o movimento rotativo do motor para o mecanismo alternativo de compressão.
O sistema de lubrificação atende aos componentes mecânicos envolvidos na operação alternativa contínua e faz parte do sistema operacional normal do compressor.
Uma conexão roscada é usada entre o pistão e a cruzeta. Isto faz parte do arranjo mecânico utilizado na estrutura do compressor tipo L e suporta a montagem dos componentes alternativos.
O Compressor de Pistão Tipo L é construído dentro da seguinte faixa geral de design:
· Curso: 180–240 mm
· Velocidade: 420–590 r/min
· Tensão nominal da haste do pistão: 42–68 kN
· Carga nominal da haste do pistão: 42–68 kN
· Potência motriz: 75–280 kW
· Estágios máximos de compressão: 2
· Campo de aplicação principal: Indústria petroquímica
|
Modelo |
Pressão de entrada |
Pressão de saída |
Taxa de fluxo volumétrico nominal |
Método de lubrificação do cilindro |
Poder |
Velocidade |
|
L5.5W-135/2.5-6 |
0.25 |
0.6 |
135 |
Sem óleo |
280 |
490 |
|
L5.5W-20/18 |
Pressão atmosférica |
1.8 |
20 |
Sem óleo |
200 |
490 |
|
L5,5W-30/0,04-8 |
0.004 |
0.8 |
30 |
Sem óleo |
200 |
490 |
|
L5.5W-21/1-40 |
0.1 |
4.0 |
21 |
Sem óleo |
200 |
490 |
|
4L-65/-0,4-0,7 |
-0.04 |
0.07 |
65 |
Há petróleo |
132 |
420 |
|
4LW-50/2,5-9 |
0.25 |
0.9 |
50 |
Sem óleo |
75 |
420 |
|
4LW-12/0,25-8 |
0.025 |
0.8 |
12 |
Sem óleo |
75 |
420 |
|
4LW-13/1.5-9 |
0.15 |
0.9 |
13 |
Sem óleo |
75 |
420 |
|
4LW-12/22 |
Pressão atmosférica |
2.2 |
12 |
Sem óleo |
132 |
420 |
|
4LW-10,5/0,5-13 |
0.05 |
1.3 |
10.5 |
Sem óleo |
110 |
420 |
Os requisitos de compressão de hidrogênio podem variar de acordo com a vazão, a pressão do sistema e as condições do processo a jusante. A seleção do compressor deve ser baseada nos parâmetros operacionais reais do hidrogênio.
Gás de petróleo, hidrocarbonetos leves, gases ricos e outros gases de processo podem exigir compressão durante a produção, transferência ou tratamento de processo.
O nitrogênio pode ser comprimido para aplicações de fornecimento de processos industriais e transferência de gás.
O compressor tipo L pode ser considerado para aplicações de processo envolvendo etileno ou propileno, sujeito à confirmação da composição real do gás e dos requisitos operacionais.
A capacidade disponível e a faixa de pressão também podem suportar projetos de gás industrial que exigem uma configuração de compressor alternativo.
A Jinding fabrica compressores industriais e equipamentos de produção de acetileno desde 1995.
Sua linha de produtos de compressores inclui compressores de diafragma, compressores de pistão e compressores acionados por líquido. As instalações de produção da empresa abrangem usinagem, montagem, soldagem, pintura, testes e desenvolvimento técnico.
Para projetos de compressores de pistão tipo L, a Jinding pode fornecer suporte abrangendo seleção de equipamentos, comunicação técnica, fabricação e serviço de acompanhamento.
A série é destinada a gases incluindo hidrogênio, nitrogênio, gás de petróleo, gás hidrocarboneto leve, etileno, propileno, gás rico e gás analítico. A seleção final deve ser confirmada de acordo com a composição real do gás e os requisitos do processo.
O maior fluxo volumétrico nominal na lista de modelos fornecida é 135 Nm³/min.
Não. A maioria dos modelos listados utiliza lubrificação de cilindro sem óleo, enquanto o modelo 4L-65/-0,4-0,7 é listado com lubrificação a óleo.
Sim. Vários modelos listados usam a pressão atmosférica como condição de entrada.
Sim. A faixa fornecida inclui condições de sucção de baixa pressão e um modelo com pressão de entrada de -0,04 MPa(G).
A pressão de saída mais alta listada é 4,0 MPa(G).
A especificação básica do projeto permite até dois estágios de compressão.
Forneça o meio de gás, a pressão de entrada, a temperatura de entrada, a pressão de saída, o fluxo de gás necessário e quaisquer requisitos operacionais especiais.
