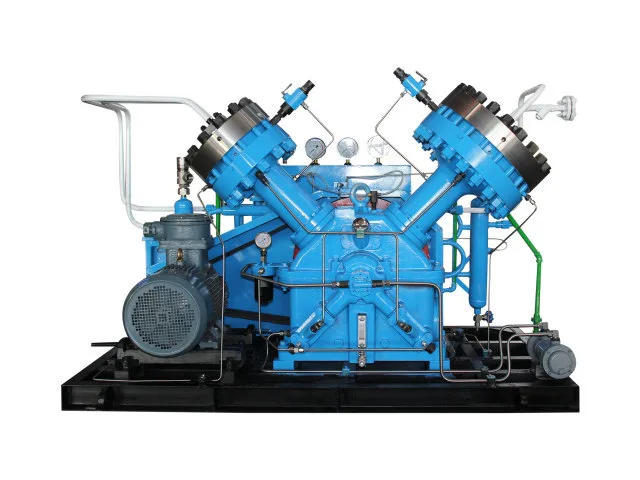

O Compressor de Diafragma GV2 utiliza uma configuração de compressão de Nível 2 para suportar um aumento de pressão mais amplo dentro de um layout de equipamento compacto. Seu arranjo estrutural em forma de V melhora o equilíbrio mecânico durante a operação, ajudando o compressor a manter um movimento mais suave e vibração reduzida em comparação com configurações alternativas menos equilibradas.
O equipamento é adequado para manusear gases de alta pureza, gases inertes, gases inflamáveis e explosivos, gases tóxicos e outros gases de processo especiais. O resfriamento por água circulante oferece suporte ao gerenciamento térmico durante a compressão, enquanto a configuração elétrica de 380 V atende aos requisitos comuns de energia industrial.
O Compressor de Diafragma GV2 utiliza um diafragma flexível para separar a câmara de compressão de gás do mecanismo acionado por óleo.
Durante a operação, o motor aciona o virabrequim e o mecanismo de conexão, que transferem o movimento mecânico para o sistema hidráulico. Mudanças na pressão do óleo hidráulico movem o diafragma para frente e para trás, criando ciclos sucessivos de sucção e compressão. As válvulas de entrada e descarga regulam o fluxo de gás através da câmara.
O diafragma forma uma barreira física entre o gás do processo e o mecanismo de acionamento lubrificado, evitando o contato direto entre o gás comprimido e o óleo lubrificante em condições normais de operação. Este design ajuda a minimizar o risco de contaminação por óleo e torna o compressor adequado para aplicações onde a pureza e a contenção do gás são importantes. A adequação final depende das propriedades do gás, da compatibilidade do material e das condições operacionais especificadas.
O Compressor de Diafragma GV2 incorpora um sistema independente de fornecimento de óleo para suportar uma operação hidráulica estável.
A estação de bombeamento de óleo fornece óleo hidráulico controlado ao sistema do compressor, ajudando a manter as condições de pressão necessárias para o movimento do diafragma. O sistema de lubrificação foi projetado para fornecer pressão de óleo estável e óleo lubrificante continuamente resfriado para os componentes mecânicos e o cilindro de óleo.
O excesso de óleo é regulado e retornado através do sistema, apoiando uma operação controlada durante todo o ciclo de compressão.
O sistema de óleo opera separadamente do caminho do gás comprimido, ajudando a preservar o isolamento entre o meio do processo e os componentes do acionamento mecânico.
O diafragma separa a câmara de gás do sistema mecânico lubrificado, ajudando a evitar o contato direto entre o gás comprimido e o óleo lubrificante.
A estrutura fechada da câmara de gás é adequada para aplicações de processo que envolvem gases que requerem contenção controlada.
O arranjo em forma de V melhora o equilíbrio operacional e suporta o movimento estável do compressor.
A configuração estrutural proporciona um equilíbrio prático entre a capacidade de compressão e a área ocupada pelo equipamento.
Uma estação de bombeamento de óleo independente suporta condições de pressão estáveis para o sistema de acionamento do diafragma.
O sistema de resfriamento auxilia no gerenciamento de calor durante a compressão de gás e suporta condições operacionais estáveis.
O Compressor de Diafragma GV2 pode ser usado em sistemas de gases industriais onde a pureza do gás e a compressão controlada são importantes. Sua câmara de compressão separada por diafragma ajuda a evitar o contato direto entre o gás do processo e o óleo lubrificante.
Para gases especiais e aplicações de gases de alta pureza, o controle de contaminação costuma ser uma consideração importante na compra. O caminho de gás isolado torna a série GV2 adequada para processos que exigem compressão de gás limpa e controlada.
As operações de processamento químico podem envolver gases com propriedades físicas ou químicas especiais. Dependendo do meio e das condições operacionais, a configuração do compressor pode ser avaliada quanto aos requisitos de pressão, vazão e compatibilidade de materiais.
A vedação confiável é particularmente importante ao manusear gases inflamáveis, explosivos, tóxicos ou prejudiciais. A câmara de compressão de diafragma fechada fornece uma solução apropriada para aplicações que exigem contenção controlada de gás.
A série GV2 também pode suportar processos de compressão de gás em aplicações relacionadas com energia e sistemas de recuperação de gás. Diferentes condições operacionais podem ser combinadas de acordo com a pressão de entrada, pressão de saída e vazão necessária.
Laboratórios, instalações de pesquisa e projetos industriais avançados podem exigir equipamentos de compressão para gases raros, valiosos ou especiais. O princípio de compressão limpa de um compressor de diafragma torna a série GV2 uma opção adequada para aplicações onde a qualidade do gás deve ser mantida.
A série GV2 pode ser configurada para gases de alta pureza, gases inertes, gases inflamáveis e explosivos, gases tóxicos e outros gases especiais. A configuração final depende das propriedades físicas e químicas do meio específico.
Nenhum contato direto ocorre entre o gás comprimido e o mecanismo de compressão lubrificado. O diafragma separa a câmara de gás do sistema movido a óleo.
O arranjo em forma de V ajuda a melhorar o equilíbrio mecânico durante a operação alternativa e oferece suporte a um desempenho mais suave e estável do equipamento.
O compressor aumenta a pressão do gás através de dois estágios de compressão, em vez de completar todo o aumento de pressão em um único estágio. Isto proporciona um processo de compressão mais controlado para condições operacionais adequadas.
Forneça a pressão de admissão, a temperatura de admissão, a pressão de exaustão necessária, a vazão volumétrica, o meio comprimido e quaisquer requisitos operacionais especiais. Para gases especiais, também deverão ser fornecidos dados de composição e propriedades físicas e químicas.
Sim. A seleção do compressor pode ser adaptada ao meio de gás real, à faixa de pressão, aos requisitos de vazão e às condições do processo. A seleção de materiais e as configurações de sistema relacionadas também podem ser avaliadas de acordo com a aplicação.
