Compressor de diafragma GL4

O Compressor de Diafragma GL4 combina um layout mecânico em forma de L com tecnologia de separação de gás de diafragma. O mecanismo de manivela acionado por motor transfere a pressão hidráulica para o diafragma, permitindo que o gás seja comprimido dentro de uma câmara selada sem contato direto com o óleo lubrificante. Em comparação com os arranjos convencionais de compressão alternativa, a configuração em forma de L proporciona melhor equilíbrio de potência e operação mais suave, tornando o compressor adequado para compressão contínua de gás industrial, onde a estabilidade operacional e a limpeza do gás são importantes.

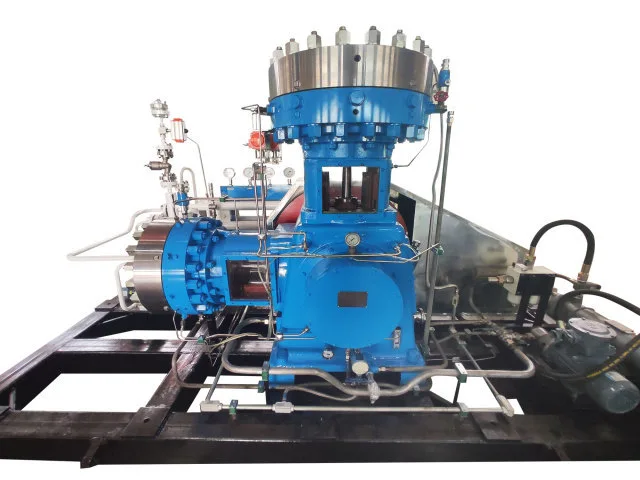

Estrutura em forma de L para compressão estável

A principal característica estrutural do Compressor de Diafragma GL4 é o seu arranjo de cilindro em forma de L. Esta configuração combina as características operacionais de estruturas verticais e horizontais e ajuda a melhorar o equilíbrio mecânico durante a operação alternativa.

Para usuários industriais, isso significa que o compressor é construído em torno de mais do que requisitos de pressão e vazão. Movimento estável, carga mecânica equilibrada e operação mais suave também são considerados ao selecionar a série GL4 para um sistema de compressão de gás.

Projeto de compressão em dois estágios

A série GL4 utiliza uma estrutura de compressão de dois estágios. O gás é comprimido progressivamente, em vez de completar o aumento total da pressão em um único estágio de compressão.

Este arranjo suporta aplicações onde os requisitos de pressão e as características do gás precisam ser considerados em conjunto. A configuração final pode ser selecionada de acordo com a pressão de sucção, pressão de descarga, vazão volumétrica necessária, meio gasoso e condições de operação.

Como funciona o GL4

O motor elétrico aciona o virabrequim através do sistema de transmissão. O virabrequim converte o movimento rotativo no movimento alternativo do pistão dentro do cilindro de óleo hidráulico.

À medida que o pistão se move, o óleo hidráulico transfere pressão para o diafragma, fazendo com que ele se mova para frente e para trás. O movimento do diafragma altera o volume da câmara de gás. Durante o curso de sucção, o gás entra pela válvula de entrada. Durante o curso de compressão, o volume da câmara diminui e a pressão do gás aumenta. Uma vez atingida a pressão necessária, a válvula de descarga abre e o gás comprimido sai da câmara.

Um sistema de óleo compensador mantém o volume de óleo hidráulico necessário durante a operação. O excesso de óleo é regulado e retornado através do sistema de controle de pressão, permitindo que o diafragma opere contra o cabeçote conforme necessário durante o ciclo de compressão.

Câmara de compressão de gás isenta de óleo

O gás comprimido é fisicamente separado do óleo hidráulico pelo diafragma.

Essa separação é uma das principais razões pelas quais os compressores de diafragma são usados ​​para gases que não toleram a contaminação por óleo lubrificante. O gás de processo permanece dentro da câmara de compressão selada e não entra em contato direto com os componentes de acionamento lubrificados.

A câmara fechada do cilindro também suporta um desempenho de vedação confiável, o que é particularmente importante ao manusear gases de alta pureza, gases tóxicos, gases inflamáveis, gases corrosivos e outros meios especiais.

Gases Comprimidos Adequados

O Compressor de Diafragma GL4 pode ser configurado para aplicações que envolvem:

· Gases de alta pureza

· Gases inertes

· Gases inflamáveis ​​e explosivos

· Gases tóxicos e nocivos

· Gases corrosivos

· Gases raros e valiosos

· Outros gases industriais especiais

Configuração Operacional Principal

Aplicações para Sistemas de Gás Industriais

Suporte Técnico desde a Seleção até a Operação

Jinding fornece suporte técnico durante todo o processo de fornecimento de equipamentos, incluindo seleção de compressores, consultoria de engenharia, fabricação de equipamentos, suporte para instalação e comissionamento, treinamento em operação e manutenção, assistência técnica remota, serviço no local, manutenção de equipamentos, reparo e fornecimento de peças de reposição.

Para projetos industriais internacionais, a equipe técnica pode comunicar-se remotamente com os clientes durante a seleção e operação dos equipamentos.

Perguntas frequentes

Qual é a principal diferença entre o compressor de diafragma GL4 e um compressor convencional?

A principal diferença é que o diafragma separa o gás comprimido do sistema de acionamento hidráulico lubrificado. O gás não entra em contato direto com o óleo lubrificante durante a compressão.

Por que a série GL4 usa uma estrutura em formato de L?

O arranjo do cilindro em forma de L foi projetado para melhorar o equilíbrio de potência e a suavidade operacional, combinando características dos arranjos de compressores verticais e horizontais.

A série GL4 é adequada para gases inflamáveis ​​ou tóxicos?

Ele pode ser configurado para gases inflamáveis, explosivos, tóxicos e outros gases especiais. A configuração real do compressor deve ser determinada de acordo com as propriedades específicas do gás e condições operacionais.

A série GL4 usa refrigeração a água?

Sim. O método de resfriamento padrão fornecido para esta série é o resfriamento com água circulante.

Jinding pode fornecer suporte técnico após a entrega?

Sim. Jinding fornece consultoria técnica, suporte remoto, assistência de manutenção, treinamento, serviço técnico no local quando necessário, reparo de equipamentos e suporte de peças de reposição.
