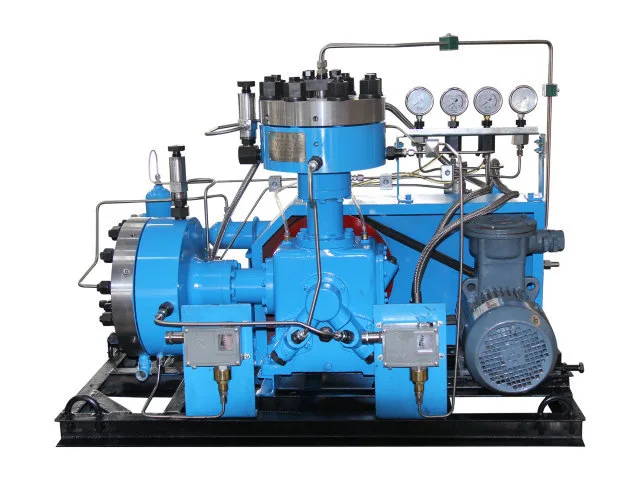

O Compressor de Diafragma GL0 é construído em torno de um requisito prático: lidar com volumes de gás relativamente pequenos sob diferentes condições de pressão. Alguns projetos requerem apenas frações de metro cúbico por hora, enquanto outros precisam de vários metros cúbicos por hora, mas a uma pressão de descarga significativamente maior. Por esse motivo, os modelos de Compressores de Diafragma GL0 oferecem múltiplas combinações de vazão, pressão de sucção e pressão de exaustão, permitindo que o equipamento seja selecionado de acordo com o processo real do gás, em vez de simplesmente escolher uma capacidade padrão.
|
Modelo |
Meio comprimido |
Taxa de fluxo volumétrico |
Pressão de sucção |
Pressão de escape |
Velocidade |
Dimensões gerais |
Peso |
Motor elétrico |
|
|
Potência (kW) |
Tensão (V) |
||||||||
|
GL0-0,3/100 |
Gases de alta pureza, gases inertes, gases inflamáveis e explosivos, gases tóxicos e outros gases especiais |
0.3 |
1atm |
9.8 |
400~430 |
1350×750×900 |
0.4 |
2.2 |
≈380 |
|
GL0-1/2.5~60 |
1 |
0.25 |
6 |
3 |
|||||
|
GL0-1/200 |
1 |
1atm |
19.6 |
2.2 |
|||||
|
GL0-1/160 |
1 |
1atm |
15.7 |
2.2 |
|||||
|
GL0-3/8 |
0,07~1,2 |
1atm |
0.8 |
2.2 |
|||||
|
GL0-1.3/1.2~160 |
1.3 |
0.12 |
15.7 |
2.2 |
|||||
|
GL0-1.3/6.5~100 |
1.3 |
0.65 |
9.8 |
2.2 |
|||||
|
GL0-1.5/6.5~100 |
1.5 |
0.65 |
9.8 |
2.2 |
|||||
|
GL0-1.5/5~100 |
1.5 |
0.5 |
9.8 |
2.2 |
|||||
|
GL0-1.6/12 |
1.6 |
1atm |
1.2 |
2.2 |
|||||
|
GL0-1.6/1.2~160 |
1.6 |
0.12 |
15.7 |
2.2 |
|||||
|
GL0-2/1.2~160 |
2 |
0.12 |
15.7 |
2.2 |
|||||
|
GL0-2/6,5~100 |
2 |
0.65 |
9.8 |
2.2 |
|||||
|
GL0-2/10~140 |
2 |
1.0 |
13.7 |
2.2 |
|||||
|
GL0-2/12~160 |
2 |
1.2 |
15.7 |
2.2 |
|||||
|
GL0-2/13~200 |
2 |
1.3 |
19.6 |
3 |
|||||
|
GL0-2/12 |
2 |
1atm |
1.2 |
2.2 |
|||||
|
GL0-2/2~80 |
2 |
0.2 |
8 |
3 |
|||||
|
GL0-2.8/8~400 |
2.8 |
0.8 |
39.2 |
3 |
|||||
|
GL0-3/2~150 |
3 |
0.2 |
14.7 |
3 |
|||||
|
GL0-5/6~160 |
5 |
0.6 |
15.7 |
2.2 |
|||||
Para muitos projetos especializados de gás, comprar um compressor maior simplesmente porque a pressão de descarga é alta pode criar custos de equipamento e requisitos de instalação desnecessários.
A série de compressores de diafragma GL0 aborda um cenário de aquisição diferente.
Ele fornece capacidades de fluxo relativamente pequenas, mantendo a capacidade de lidar com altas pressões de descarga. Por exemplo, a configuração GL0-2.8/8 ~ 400 combina uma vazão nominal de 2,8 Nm³/h com uma pressão de exaustão de 39,2 MPa.
Este tipo de configuração é particularmente relevante quando a necessidade de gás é limitada em volume, mas exigente em pressão.
O modelo GL0-0.3/100 listado tem dimensões totais de 1350 × 750 × 900 mm e um peso de aproximadamente 0,4 t, ilustrando o posicionamento compacto da série.
Outros modelos também são projetados com capacidades de manuseio de gás relativamente pequenas.
Para compradores que trabalham com espaço de instalação limitado, sistemas piloto ou equipamentos de gás especializados, a área ocupada pelo compressor pode ser uma consideração de compra importante, juntamente com a pressão e o fluxo.
|
Comprador ou Aplicativo |
Por que a série GL0 pode ser adequada |
|
Empresas de gás especializado |
Compressão de pequeno volume com diferentes requisitos de pressão |
|
Laboratórios |
Faixa de capacidade adequada para sistemas de gás experimental e de pesquisa |
|
Institutos de Pesquisa |
Condições operacionais flexíveis para projetos especializados de gás |
|
Sistemas de enchimento de gás |
Configurações de alta pressão para requisitos de enchimento selecionados |
|
Empresas Químicas |
Compressão de gases de processo ou especiais sujeitos a avaliação média |
|
Usuários de gás de alta pureza |
A separação do diafragma ajuda a evitar o contato direto entre o meio comprimido e o óleo lubrificante |
|
Plantas Piloto |
Faixa de capacidade adequada para desenvolvimento de processos em pequena escala |
|
Integradores de equipamentos |
Configurações compactas de compressores para integração em sistemas de gás especializados |
Nosso compressor de diafragma GL0 inclui muitas combinações de pressão diferentes porque a seleção do compressor deve começar com a condição real de operação.
1. Pressão de sucção
2. Temperatura de sucção
3. Pressão de exaustão necessária
4. Vazão volumétrica necessária
5. Meio de gás comprimido
6. Requisitos operacionais específicos do projeto
Quando o gás for um meio especial, também deverá ser fornecida a sua composição e propriedades físicas e químicas relevantes.
Essas informações permitem avaliar a configuração do compressor de acordo com a aplicação real, em vez de selecionar o equipamento com base apenas no número do modelo.
Os modelos GL0 listados cobrem vazões volumétricas de 0,3 Nm³/h a 5 Nm³/h.
A pressão de exaustão mais alta listada é de 39,2 MPa, disponível no modelo GL0-2.8/8 ~ 400.
A série GL0 está posicionada principalmente para compressão de gás de volume relativamente pequeno. Os compradores que necessitam de taxas de fluxo significativamente mais altas podem considerar outras séries de compressores de diafragma com base em seus requisitos operacionais.
A série pode ser avaliada para gases de alta pureza, gases inertes, gases inflamáveis e explosivos, gases tóxicos e outros gases especiais.
Sim. Várias configurações listadas usam a pressão atmosférica como condição de sucção.
Forneça o meio comprimido, a pressão de sucção, a temperatura de sucção, a pressão de exaustão necessária, a vazão necessária e os requisitos de uso relevantes. Para gases especiais, também deverão ser fornecidas informações sobre composição e propriedades físicas e químicas.
